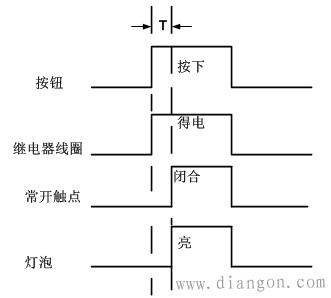

时间继电器电气图与梯形图工作时序图
时间：2023-03-08来源：佚名
|

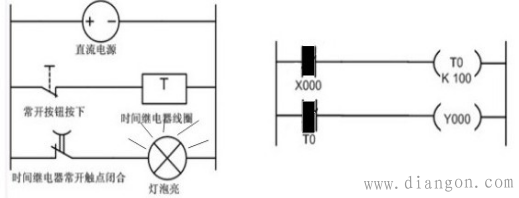

假设延时继电器预设时间为 10 秒，按下常开按钮,时间继电器线圈得电并开始计时，10 秒后时间常开触 点闭合，同时灯泡得电点亮见图“按下常开按钮 10 秒后灯泡亮”，直到松开常开按钮，时间继电器线圈失电，常开触点恢复常开，此时
再回到图“接通延时应用电路加上电” 灯灭状态。
|
