现场总线仪表电缆屏蔽接地连接方法

1、现场总线仪表系统的信号是以数字通信方式传输，总线信号电缆屏蔽层的接地与模拟信号电缆有所不同，总线电缆屏蔽层的两端都宜做接地连接（见图1）。
条文说明
现场总线仪表信号是数字传输，易受到电磁场的影响，因此在总线线缆的屏蔽层的两端接地，通过屏蔽层建立一个理想的法拉第笼，以避免通信信号受到外界电磁场的干扰。

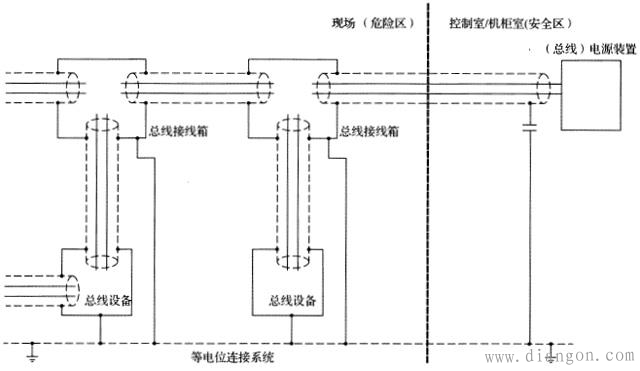

图1 现场总统系统带屏蔽，屏蔽层在控制室与现场两端接地
2、在不能确定控制室与现场之间有良好的等电位接地系统时，宜在总线信号电缆屏蔽层的现场端直接将屏蔽层接地，而电缆屏蔽层的另一端通过电容与接地系统连接。在有爆炸性危险场所时，电缆屏蔽层的电容连接接地端应设置在非爆炸性安全场所（见图2）。
条文说明
由于电容对直流(DC) 和低频交流(AC) 的隔离作用，电容性接地可防止循环地电流。对高频导通，从而对电磁干扰构筑起一个密闭屏蔽网络(法拉第笼)。
屏蔽电容的规格是:固态电介质，电容C≤10nF ，试验电压V≥1500V 。

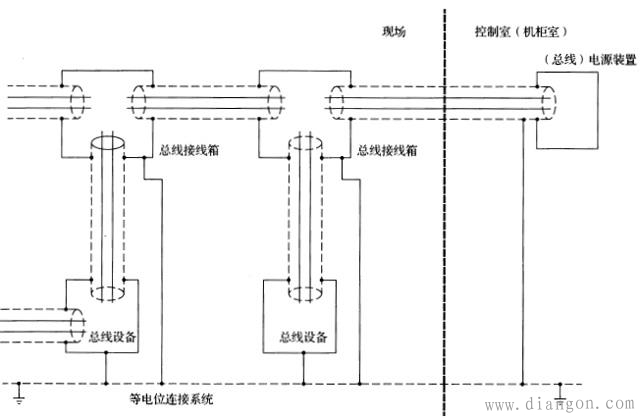

图2 现场总线系统屏蔽层在控制室电容式接地与现场直接接地
3、所有现场总线仪表的金属外壳应与等电位接地系统连接。
4、系统之间数字通信电缆屏蔽的接地连接。宜在通信电缆屏蔽层的一端使用电容与接地系统连接，另一端直接接地，电缆屏蔽层电容连接接地端应设置在非爆炸性安全场所（见图3）。
条文说明：当使用铠装屏蔽型电缆，铠装层两端接地，最内层屏蔽一端接地。

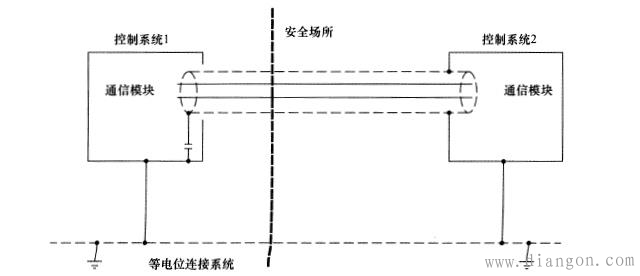

图3 等电位连接控制系统之间的通讯电缆屏蔽接地
