电气一次接线图符号

一次回路图也叫一次系统图，是表示一次电气设备(主设备)连接顺序的电气图。
电力的生产、输送和分配、使用需要大量各种类型的电气设备。比如变压器、断路器、互感器、隔离开关等直接参加电能的发、输、配主系统的设备，这就是一次设备。这些设备连接在一起所形成的电路叫一次回路，它们之间的连接称之为一次接线或主接线。

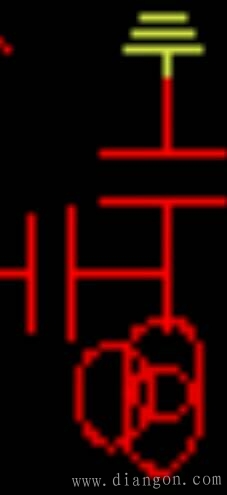

　　变压器电容接地。
　　一、电气一次主接线图中符号（文字符号和图形符号）的意思是表示各类电气设备、开关设备和元器件；将这些符号按照要求连接成接线图后、完整表达各设备的关系、配电工作原理、方便大家交流。便于设计、生产、采购、安装、调试、运行、维护。没有这些符号，这些工作都难以进行。
　　二、一次接线图分高压和低压之分：
　　高压一次接线图中的主要设备有主变压器/高压电动机、刀开关、熔电器、断路器、电压/电流互感器、电缆、母线等。
　　低压一次接线图中的主要元件有刀开关、断路器、交流接触器、电流互感器、热继电器、降压变压器/降压电阻、电动机等。
