接近开关接线方式

接近开关的接线方式：

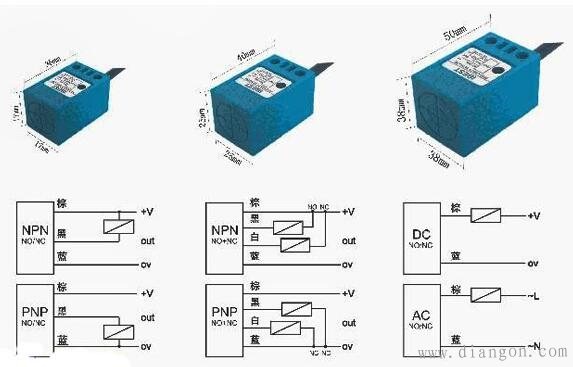

　　1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
　　2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
　　3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

　　4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器plc的数字量输入模块。

　　5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。千万不要选错了。
　　6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

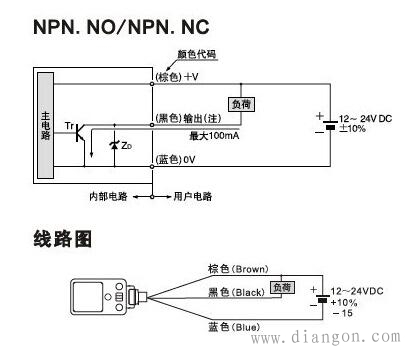

NPN型，是输出负极信号，图上的电阻表示负载。是表示当感应到接近物体时，黑线和负极是导通的，负载的另一端连接到 12V至 24V，负载通电工作。当配合PLC使用时，要仔细了解是否和PLC输入极性是否一致，一般连接：1接 24， 3接负极（很多PLC的公共端COM是取负极。 4接PLC相应的信号输入接点X0。
