变压器工作原理

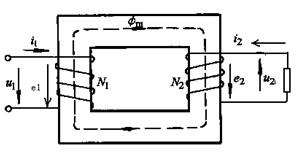

单相变压器有两个线圈共同绕在一个闭合铁芯上，如右图所示，其中与电源相连的线圈称为原边线圈，与原边线圈相关的各量的标示符号均在右下角标注以角码1，如U1、I1等，与负载项链的线圈称为副边线圈，相关度额各量的标示符号均在右下角标注角码2，如U2、I2等。

此变压器工作原理为：当变压器的原绕组施以交变电压u1时，便在原绕组中产生一个交变电流i1，这个电流在铁芯中产生交变磁通Φ，因为原、副绕组在同一个铁芯上，所以当磁通Φ穿过副绕组时，便在变压器副边产生感应电动势e2（即变压电压）。变压器中感应电动势的大小是和线圈的匝数、磁通的大小及电源的频率成正比。
