一、变压器的极性
因为变压器的一、二次绕组绕在同一个铁心上，都被磁通Ф交链，故当磁通交变时，在两个绕组中感应出的电动势有一定的方向关系，即当一次绕组的某一端点瞬时电位为正时，二次绕组也必有一电位为正的对应端点。这两个对应的端点，我们称为同极性端或同名端，通常用符号“· ”表示。
在使用变压器或其他磁耦合线圈时，经常会遇到两个线圈极性的正确连接问题，例如某变压器的一次绕组由两个匝数相等绕向一致的绕组组成，如图1（a）中的绕组1—2和3—4。如每个绕组额定电压为110V，则当电源电压为220V时，应把两个绕组串联起来使用，如（b）图所示接法；如电源电压为110V时，则应将它们并联起来使用，如（c）图所示接法。当接法正确时，则两个绕组所产生的磁通方向相同，它们在铁心中互相叠加。如接法错误，则两个绕组所产生的磁通方向相反，它们在铁心中互相抵消，使铁心中的合成磁通为零，如图2所示。在每个绕组中也就没有感应电动势产生，相当于短路状态，会把变压器烧毁。因此同名端的判定是相当重要的，其判定方法如下：

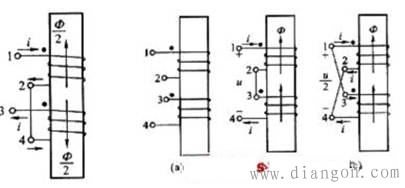

图1 变压器绕组的正确连接图 图2 变压器绕组的错误连接
二、变压器极性的判定
1．对两个绕向已知的绕组
当电流从两个同极性端流入（或流出）时，铁心中所产生的磁通方向是一致的。如图1所示，1端和3端为同名端，电流从这两个端点流人时，它们在铁心中产生的磁通方向相同。同样可判断图3中的两个绕组，则1端和4端为同名端。搞清了同名端的概念以后，就不难理解为什么在图3及图4中一次绕组的绕向及电压电流方向均一样，而二次绕组中的电压和电流方向在两个图中却正好相反。

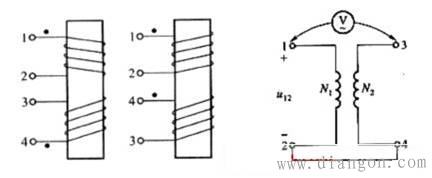

图3 同名端的判定 图4 交流法测定同名端
2．对一台已经制成的变压器
无法从外部观察其绕组的绕向，因此无法辨认其同名端，此时可用实验的方法进行测定，测定的方法有交流法和直流法两种。
（a）交流法。如图4所示，将一、二次绕组各取一个接线端连接在一起，如图中的2和4，并在一个绕组上（图中为N1绕组）加一个较低的交流电压Ul2，再用交流电压表分别测量U12、U13、U34各值，如果测量结果为：U13＝U12—U34，则说明N1、N2组为反极性串联，故1和3为同名端。如果U13＝U12＋U34：，则1和4为同名端。
（b）直流法。用1.5V或3 V的直流电源，按图5所示连接，直流电源接在高压绕组上，而直流毫伏表接在低压绕组两端。当开关S合上的一瞬间，如毫伏表指针向正方向摆动，则接直流电源正极的端子与接直流毫伏表正极的端子为同名端。
图5 直流法测定同名端
|
