西门子PLC的DI_BCD指令
时间：2023-03-08作者：佚名
|
plc的DI_BCD指令符号
 表1为DI_BCD转换指令说明表。
表1 DLBCD转换指令说明表
DI_BCD（将双整型数转换为BCD码）指令，读输入参数IN的内容，是一个双整型数（32位），并转换为7位数BCD码（BCD码数的范围： /- 9999999），转换的结果由参数OUT输出。如果转换有“溢出”出现（双整型数的值超出 /- 9999999），ENO将置成“0”。
表2为DI_BCD转换指令对状态位的影响。
表2 DI_BCD转换指令对状态位的影响

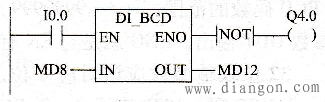

如图2所示，如果输入I0.0的信号状态为“1”，然后，读作为双整型数的MD8的内容，并转换成7位BCD码。转换结果存放在MD12中。如果有“溢出”出现，或转换没有被执行(I0.0=0)，则输出.Q4.0置成“1”。
 图2 DI_BCD转换指令应用举例 |
