变压器保护定值计算

为进一步规范供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下，仅供参考。有不当之处希指正：
1、 瓦斯保护：
　　作为变压器内部故障（相间、匝间短路）的主保护，根据规定，800KVA以上的油浸变压器，均应装设瓦斯保护。
　　（1） 重瓦斯动作流速：0.7～1.0m/s。
　　（2）轻瓦斯动作容积：Sb＜1000KVA：200±10%cm3；Sb在1000～15000KVA：250±10%cm3；Sb在15000～100000KVA：300±10%cm3；Sb＞100000KVA：350±10%cm3。
　　2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。包括平衡线圈I、II及差动线
　　圈。

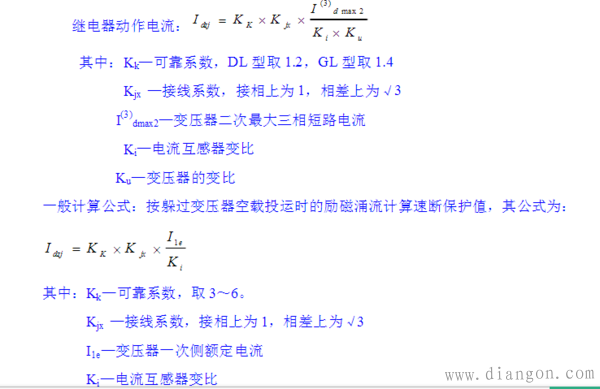

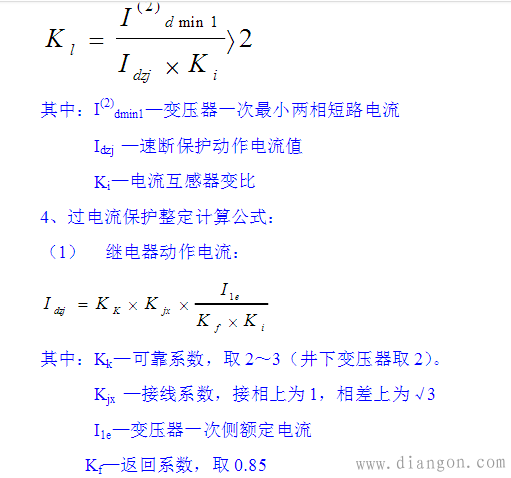

　　3、 电流速断保护整定计算公式： （1）动作电流：Idz=Kk×I(3)dmax2
1、过流一段保护需要确定两个参数，1，上级地变给出的短路容量；2，过流时跳闸时间。这两点，需要相当地供电部门申请获得，但一般情况下，人家会要求你交钱由他们计算。因为，你的跳闸时间大于他们的时间，会引起越级跳闸，他们跳闸将会是大面积停电，所以，工厂企业高压保护定值一定要供电局来算就是这个道理。
2、还需要计算一个保护定值参数，就是变压器差动保护定值，也是保护变压器的重要参数。
