WINCC通过PC ACCESS OPC与S7-200(SMART 200)通讯步骤
时间：2023-03-08作者：佚名
|

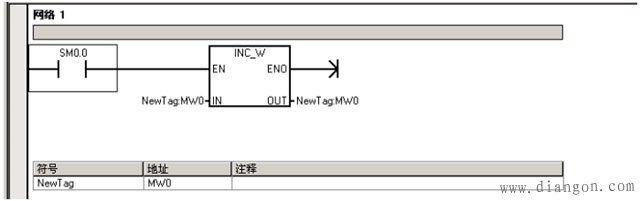

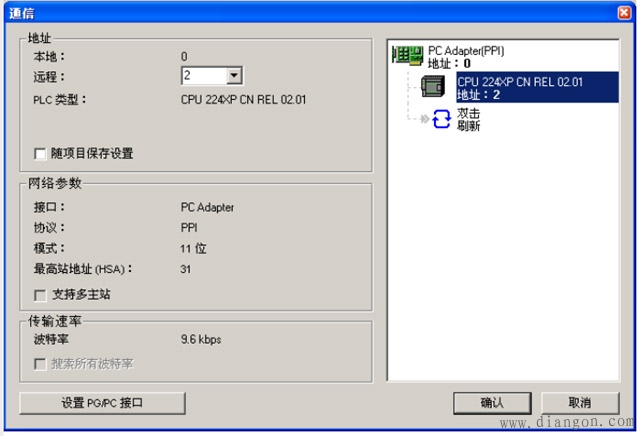

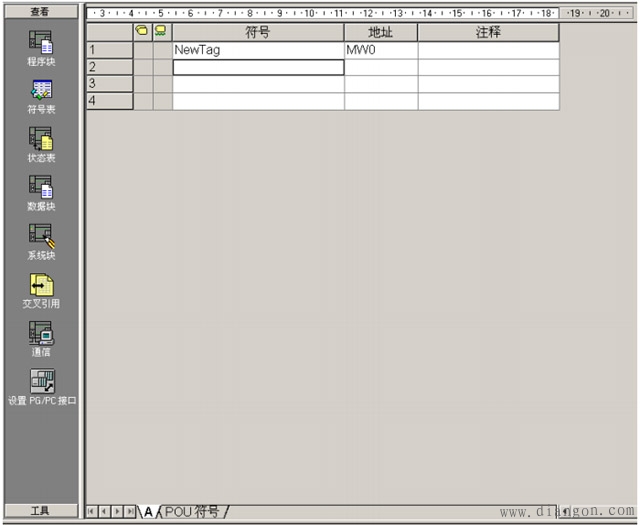

由于WINCC并未提供与S7-200直接通讯的驱动，SIEMENS提供了专用于S7-200的opc软件PC ACCESS，可以用于PC上位软件与S7-200通讯时OPC协议做中间转换，WINCC自然也可以使用。 软件和硬件列表 1、S7-200 CPU，实验型号：CPU224XP CN 2、笔记本电脑，已经安装好STEP7 MicroWin和WINCC V6.2 3、编程适配器PC ADAPTER 订货号：6ES7-972-0CB20-0XA0 4、PC ACCESS V1.01 软件，并安装到电脑上。 如果 CPU是SMART 200, 那么编程软件和PC ACCESS 软件版本相应升级，按操作过程是一样的。 WINCC通过PC ACCESS OPC与S7-200(SMART 200)通讯步骤 首先，通过设定通讯接口道PC ADAPTER(PPI)，联机搜索到CPU  更新项目中的plc类型。  建立符号表变量，连接到 MW0。另外将符号表的原中文表名改为英文。后面可以多次看到这个英文名，如果中文，这些地方都有可能产生不兼容错误。所以尽量避免。 包括变量名也尽量躲开使用中文命名。  编制简单的累加程序。然后项目保存为S7-200.MWP, 并下装到CPU。 |
