比较法测定电压互感器极性
时间：2023-03-08来源：佚名
|
用比较法测定电压互感器极性的连接电路如图所示。图中的TV1为已知减极性的标准电压互感器，TV2为同一电压规格但不知极性的被检测的电压互感器。从高压侧引入同一电源，低压侧则按图所示接上一只电压表PV。当接上交流电源电压后，就会出现以下两种情况：
(1)若电压表指示值为零或近于零状，则为减极性（所谓减极性是指：电压互感器一次绕组和二次绕组在同一瞬间的感应电动势方向相同）。
(2)若电压表有读数指示值，则为加极性（所谓加极性是指：电压互感器一次绕组和二次绕组在同一瞬间的感应电动势方向相反）。

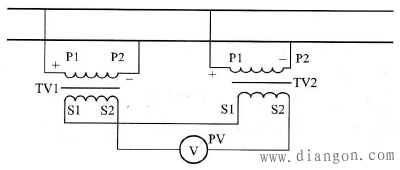

 图 比较法测定电压互感器极性电路 |
