10kV配网接线方式
时间：2023-03-08作者：佚名
|

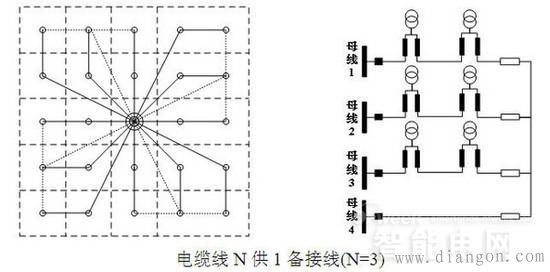

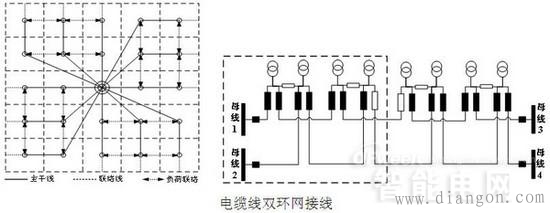

1）A 、A类供电区域 针对此供电区域的中压配网，一般是电缆双环网和N供1备（N=3）两种接线方式。

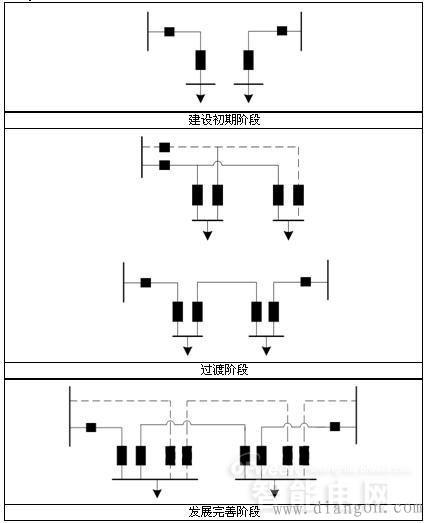

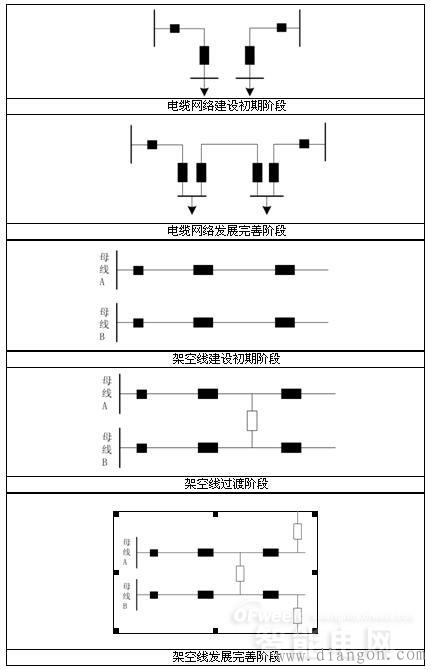

综合比较分析 双环网可靠性和安全性能够实现高标准的供电安全可靠性，且经济性优于N供1备接线方式，运行更加简单可靠，故为技术经济性综合最优接线方式。电缆线N供1备接线方式适用于极少数负荷极大的供电区域，以满足负荷的安全转移的要求。 过渡方案分析

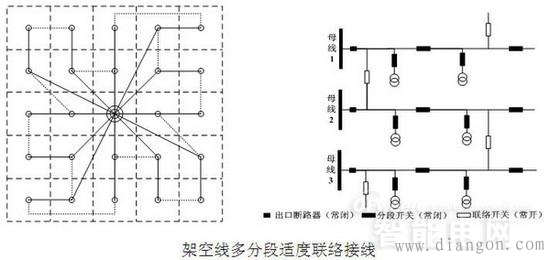

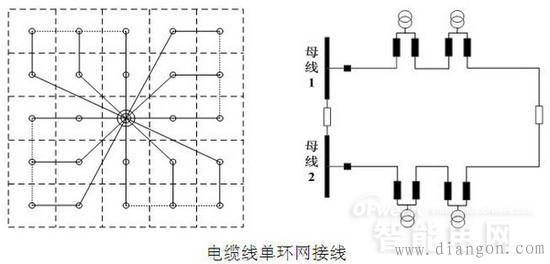

2）B类供电区域 一般是电缆单环网、N供1备（N=3）和架空线多分段适度联络这三种接线方式。

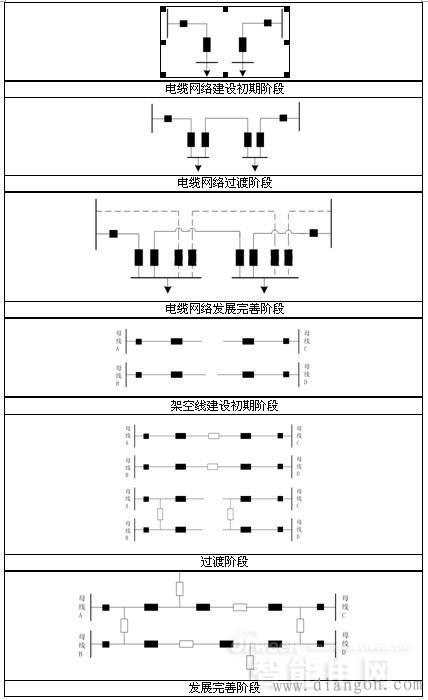

综合比较分析 电缆线单环网的供电可靠安全性明显优于架空线多分段适度联络，能够满足该类供电区域的供电要求，且经济成本也不高，便于改造扩展、运行难度小，故电缆线单环网为技术经济性综合最优接线方式。 过渡方案分析

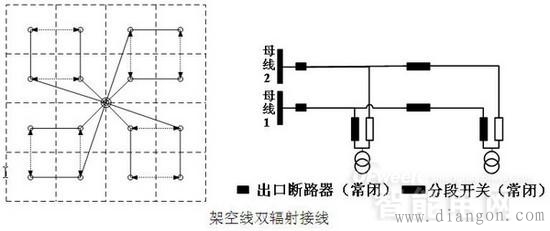

3）C类供电区域 一般是单环网和架空线多分段适度联络、架空线双辐射.这三种接线方式。
综合比较分析 由于架空线多分段适度联络和双辐射接线的经济造价差别不大，但架空线多分段适度联络具有更好的供电安全性，且运行难以程度和改造难度更优，所以架空线多分段适度联络为技术经济性综合最优接线方式。 过渡方案分析

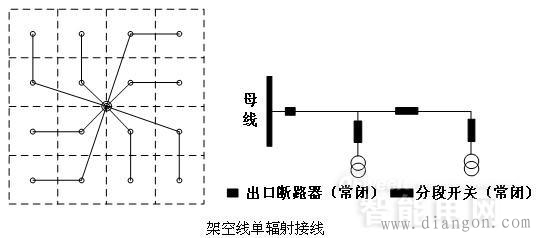

4）D类供电区域 一般是架空线多分段适度联络、架空线单辐射.这三种接线方式。

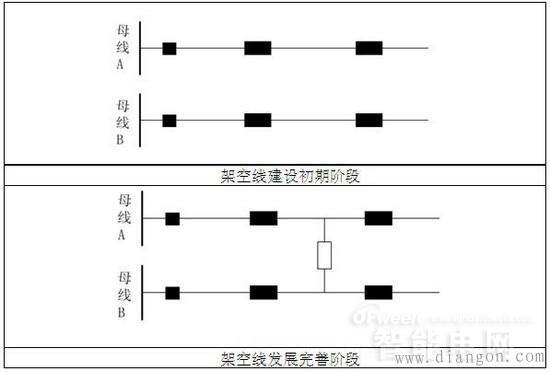

综合比较分析 对于D类供电区域，虽然架空线多分段适度联络的供电安全可靠性更高，但是经济成本远高于架空线单辐射接线，而且单辐射接线便于改造扩展、运行难度小，故架空线单辐射接线为技术经济性综合最优接线方式。 过渡方案分析
|
