电源电路识图实例讲解读图诀窍

刚刚入门的电源新手最苦恼的恐怕就是电路图的阅读了。一张电路图少则几十多则上百的器件，很多人阅读起来都十分困难，那么有没有一些经验和要点来让人们能够进行快速的电路图阅读并理解其中的内容呢?本文就将对电源电路图的读图要点进行介绍，并举例。

电源电路是电子电路中比较简单然而却是应用最广的电路。拿到一张电源电路图时，应该按照下面的一些步骤来进行阅读和理解。

①先按“整流—滤波—稳压”的次序把整个电源电路分解开来，逐级细细分析。

②逐级分析时要分清主电路和辅助电路、主要元件和次要元件，弄清它们的作用和参数要求等。例如开关稳压电源中，电感电容和续流二极管就是它的关键元件。

③因为晶体管有NPN和PNP型两类，某些集成电路要求双电源供电，所以一个电源电路往往包括有不同极性不同电压值和好几组输出。读图时必须分清各组输出电压的数值和极性。在组装和维修时也要仔细分清晶体管和电解电容的极性，防止出错。

④熟悉某些习惯画法和简化画法。

⑤最后把整个电源电路从前到后全面综合贯通起来。这张电源电路图也就读懂了。

实例

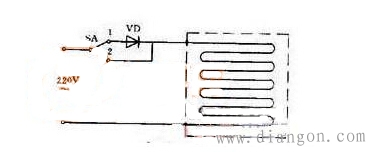

图1 电热毯电路

图1是一个电热毯电路。开关在“1”的位置是低温档。220伏市电经二极管后接到电热毯，因为是半波整流，电热毯两端所加的是约100伏的脉动直流电，发热不高，所以是保温或低温状态。开关扳到“2”的位置，220伏市电直接接到电热毯上，所以是高温档。

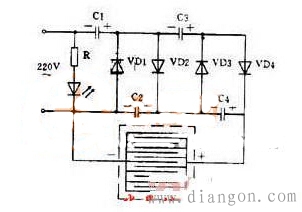

图2 高压电的灭蚊蝇器电路

图2是利用倍压整流原理得到小电流直流高压电的灭蚊蝇器。220伏交流经过四倍压整流后输出电压可达1100伏，把这个直流高压加到平行的金属丝网上。网下放诱饵，当苍蝇停在网上时造成短路，电容器上的高压通过苍蝇身体放电把蝇击毙。苍蝇尸体落下后，电容器又被充电，电网又恢复高压。这个高压电网电流很小，因此对人无害。

由于昆虫夜间有趋光性，因此如在这电网后面放一个3瓦荧光灯或小型黑光灯，就可以诱杀蚊虫和有害昆虫。

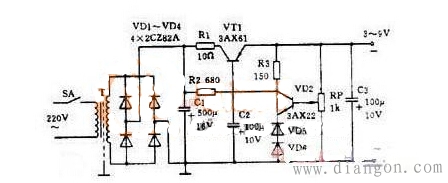

图3 实用的稳压电源

图3是一个实用的稳压电源。输出电压3～9伏可调，输出电流最大100毫安。这个电路就是串联型稳压电源电路。要注意的是：

①整流桥的画法和图2(c)不同，实际上它就是桥式整流电路。

②这个电路使用PNP型锗管，所以输出是负电压，正极接地。

③用两个普通二极管代替稳压管。任何二极管的正向压降都是基本不变的，因此可用二极管代替稳压管。2AP型二极管的正向压降约是0.3伏，2CP型约是0.7伏，2CZ型约是1伏。图中用了两个2CZ二极管作基准电压。

④取样电阻是一个电位器，所以输出电压是可调的。

能够把微弱的信号放大的电路叫做放大电路或放大器。例如助听器里的关键部件就是一个放大器。

可以看到，想要毫无障碍的阅读电路图并快速理解其中的内容，是需要一定的方式方法的。首先需要按照“整流、滤波、稳压”的顺序来进行大致的梳理，而后再进行各部分的细分，最终将整张图的内容进行串联。在最后，本文利用生活中几个常见的电路图进行举例来帮助大家进行理解。
