时间继电器电气符号说明：时间继电器的电气控制系统中是一个非常重要的元器件。一般分为通电延时和断电延时两种类型。在绘制和识别电气原理图时，时间继电器的符号很容易让人混扰。特别是时间继电器的延时触点，在使用时，一般让人无法确定。下面将详细为大家介绍时间继电器的各种符号。

时间继电器符号大全
1.时间继电器符号--文字符号
　　文字符号：KT
2. 时间继电器符号--图形符号

　　线圈一般符号：

　　通电延时的图形符号：

　　断电延时的图形符号：
3.时间继电器符号--电气符号

　　常开符号：

　　常闭符号：

　　延时闭合的常开触头

　　延时打开的常闭触头

　　延时恢复闭合的常闭触头

　　延时打开的常开触头

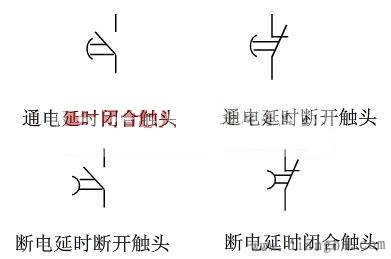

　　时间继电器主要用来反映时间间隔的自动控制电器,它的电气符号也可以这样表示,如下图所示。
