滞环比较器

　　在保护电路中，为了防止保护电路在保护点附近来回震荡，所以一般都增加一定的滞环。

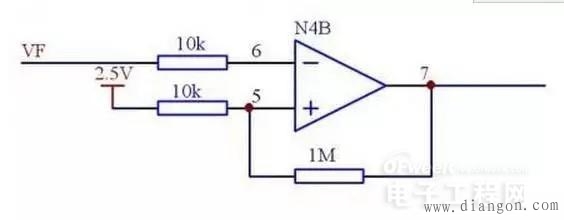

　　在下图中，1M电阻就起到滞环的作用，如果没有1M电阻，很明显，VF电压达到2.5V运放输出低电平，低于2.5V，运放输出高电平。增加1M电阻后，在运放输出低电平时，6脚电平为0.7 （2.5-0.7）*1000/1010=2.48V。当VF低于6脚电平后，7脚输出高电平（如果运放供电15V，7脚输出可按照14V计算）可以计算此时6脚电平为2.5 （14-2.5）*10/1010=2.61V，如果这是一个输入欠压保护电路，且VF为100：1的取样，则当输入电压高于261V，电路正常工作，当电压低于248V才会欠压保护，这样就增强了保护电路的抗干扰能力。

　　一般经常用到滞环比较器的地方有：过欠压保护电路、转灯电路等。
