plc的(N)RLO负跳沿检测指令

说明：---( N )--- (RLO负跳沿检测)检测地址中“1”到“0”的信号变化，并在指令后将其显示为RLO=“1”。将RLO中的当前信号状态与地址的信号状态(边沿存储位)进行比较。如果在执行指令前地址的信号状态为“1”，RLO为“0”，则在执行指令后RLO将是“1”(脉冲)，在所有其它情况下将是“0”。指令执行前的RLO状态存储在地址中。
状态字：

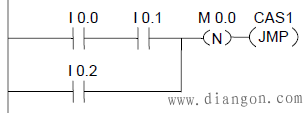

实例：

边沿存储位M0.0保存RLO的先前状态。RLO的信号状态从“1”变为“0”时，程序将跳转到标号CAS1。
