交叉调整率是如何产生的

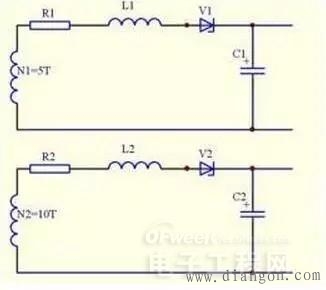

　　下面这个图，如果没有R及L，就是一个很普通的反激电路输出整流的两个绕组，在这里，R为变压器及布线部分的直流阻抗，L为变压器绕组的漏感，N1N2就是理想的变压器绕组了。对于理想的变压器绕组，绕组电压正比于匝比，也即是如果5匝绕组输出5V，那么10匝绕组输出就是10V。如果第一个绕组是稳压5V输出的，在空载情况下，绕组基本没有电流，R1、L1上压降可以不考虑，二极管压降为电流是零时候的压降值。这个时候N1绕组电压可以认为是输出电压5V 二极管压降0.7V。那么10匝绕组的电压就是2*（5 0.7）=11.4V，绕组空载的时候，输出电压为10.7V，随着第二个绕组带载电流增大，电阻R2及L2上压降增加，二极管V2压降也增加，那么C2上电压逐渐开始降低，这个电压的变化为N2绕组的负载调整率，而不是交叉调整率。在辅绕组负载不变的情况下，如果主绕组带载变化，随着电流的增加，R1、L1及V1的压降都会增加，从而引起N1绕组电压的增加（因为要保证C1上电压不变）。假设主绕组带载后N1绕组电压由原来的5.7V变成了6V.那么N2绕组的电压将变成12V，输出电容C2上的电压就会变成11.3V，这个由于主绕组带载而引起的辅绕组电压由10.7V变成了11.3V的情况，就是交叉调整率。
