三相异步电动机定子绕组的两种连接方法
时间：2023-03-08作者：佚名
|
三相异步电动机有三相绕组，它们互隔120°空间，分别嵌放在定子铁芯中，即两两首首或两两尾尾互隔120°空间。每一相绕组有两个出线端即一首一尾。定子绕组的连接方法主要有三角形联结和星形联结两种。
(1)三角形联结。就是三相绕组依次首尾相连构成一个闭合回路，如图 (a)所示，在首尾连接点上引出3根线，分别接三相电源。

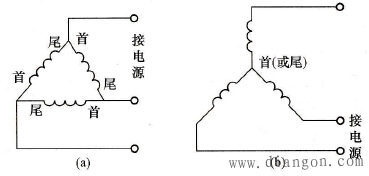

 图 三相异步电动机定子绕组的两种连接方法
(a)三角形联结；(b)星形联结
(2)星形联结。就是把三相绕组的3个首端或3个尾端连接在一起，形成一个星点，另外的3个尾端或3个首端接电源，如图 (b)所示。
按规定，6条引出线的头尾分别用U1、V1、W1、U2、V2、W2作为标号（旧标号头尾分别为D1、D2、D3、D4、D5、D6）。其中：
U1、U2-第一相绕组的头、尾端。
V1、V2-第二相绕组的头、尾端。
W1、W2-第三相绕组的头、尾端。 |
