家装电路施工布线图解

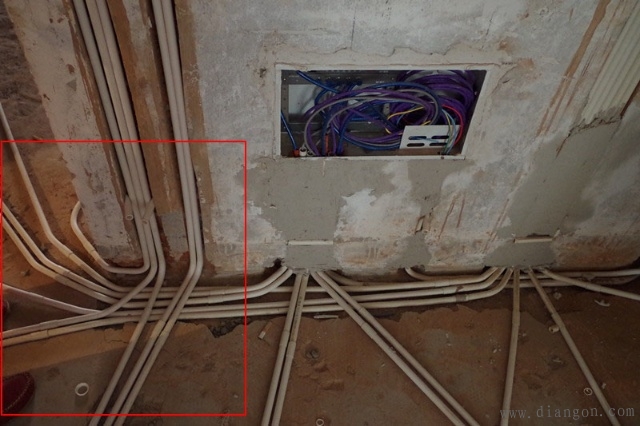

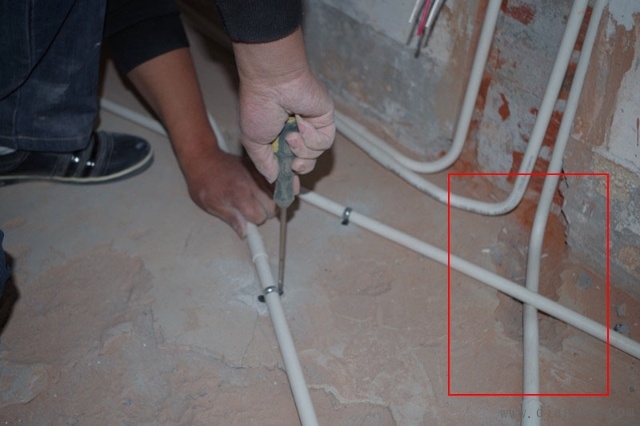

能压不绕：当布线的时候出现交叉的情况，让其中一根线向下压线，不要因为交叉而导致绕线。

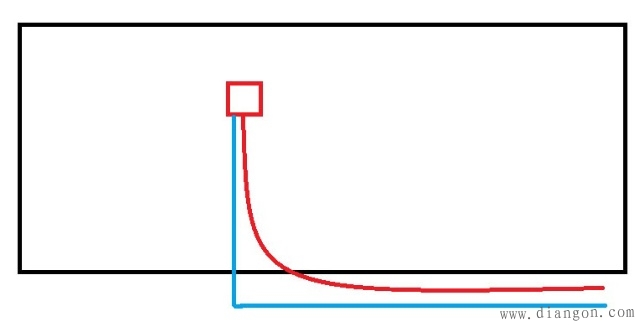

能斜不直：这句话的意思不能看本意，其实这里的真实含义是指线路上墙的时候不要走直角。同样也是出于省钱的目的考虑，可以根据情况适当的弧形斜向开槽，但是绝大多数的施工队乃至专业的水电改造公司都是不太愿意这样做的，这句话的意思参照下图。
最完美的肯定是按照红色的线路来布线上墙，但是这种斜槽是比较难开槽的，所以绝大多数的施工队都会选择蓝线的走线方式，这个也无可厚非，优秀一点的电工师傅会在这个拐角处也适当的处理一下，有一些弧形的，我们对于这点其实不必过于较真。

能开不靠：强电与弱电的走线尽量分开一定距离，间距不要低于30cm。最好是同一平面相距50cm，如果出现特殊情况需要交叉重叠，最好使用铝箔线把交叉部位缠好，防止干扰。另一方面弱电的材料尽量自己购买，尽量选择质量好的线材，隐蔽工程无论你花多少钱都是值回票价的。
