保险应用实例

保险管一般用于单板上的保护，熔断器、空气开关一般可用于整机的保护。下面简单介绍保险管的使用。

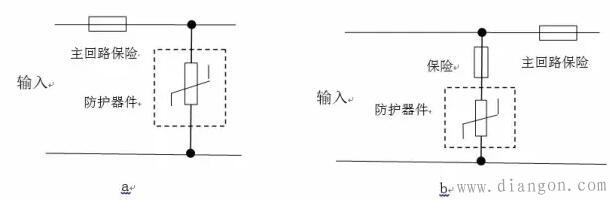

对于电源电路上由空气放电管、压敏电阻、TVS管组成的防护电路，必须配有保险管进行保护，以避免设备内的防护电路损坏后设备发生安全问题。图给出了保险应用的两个例子，其中a电路中防护电路与主回路共用一个保险，当防护电路短路失效时主回路供电会同时断开，b电路中主回路和防护电路有各自的保险，当防护电路失效时防护电路的保险断开，主回路仍然能正常工作，但是此时端口再出现过电压时，端口可能会因为失去防护而导致内部电路的损坏。两种电路各有利弊，在设计过程中可以根据需要选用。无馈电的信号线路、天馈线路的保护采用保险管的必要性不大。

图 保险应用的两个例子

保险管的特性主要有：额定电流、额定电压等。其中额定电压有直流和交流之分。
标注在熔丝上的电压额定值表示该熔丝在电压等于或小于其额定电压的电路中完全可以安全可靠地中断其额定的短路电流。电压额定值系列包括在N．E．C规定中，而且也是保险商实验室的一项要求，作为防止火灾危险的保护措施。对于大多数小尺寸熔丝及微型熔丝，熔丝制造商们采用的标准额定电压为32、63、125、250、600V。
概括而言，熔丝可以在小于其额定电压的任何电压下使用而不损害其熔断特性。防护电路中的保险管，宜选用防爆型慢熔断保险管。
