空调器基本控制电路图
|

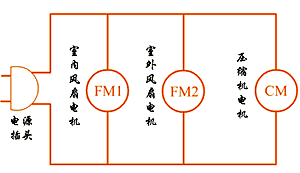

基本电路 将基本电路（a）中的插头插入插座时，室内风扇运转的同时，室外风扇和压缩机电动机也开始运转，室温下降，为使室温调节在给定范围内，就要不断地用插入、拔出插头的方法来控制风扇和压缩机运转与停车。否则无论室温怎样下降，空调器照样连续运转。在该电路中压缩机电机也没有保护装置。
（a）

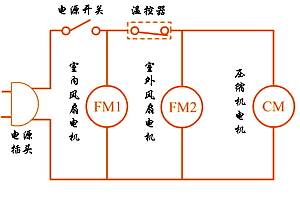

（b） 基本电路 如果将基本电路(a)改为基本电路(b)，不用拔出或插入插头，就可将室温控制在给定范围内，在基本电路(b)图中加了电源开关，温度控制器和压缩机电机的过载保护器。图中只要电源开关合上，室内风扇就工作，所以在温控器开关断开时，室内风扇照样运转。 考虑到电动机的启动与保护，空调器的电路中一般应包括： （l）压缩机电动机启动及保护电路； （2）风扇电动机启动及保护电路； （3）开关电路(主控开关)； （4）温度控制器。 采用电阻分相式启动电路

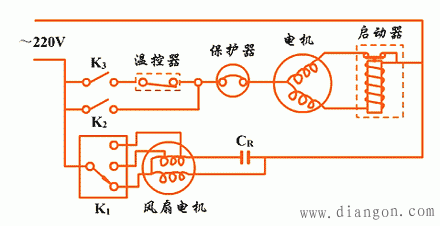

采用电阻分相式启动电路 风扇电动机采用带运转电容器CR的PSC电路，不需启动继电器。风扇有调速开关K1，可使风扇“高速”、“中速”、“低速”运行。电路中有温控器和过载保护器，接通开关K1时，风扇电机运转；接通开关K3时，电流通过温控器，过载保护器在启动继电器的作用下，压缩机电动机正常启动运行；接通开关K2时，温控器被短路，压缩机将继续运行，这与温控器调定的温度无关。 采用PSC电路启动电路

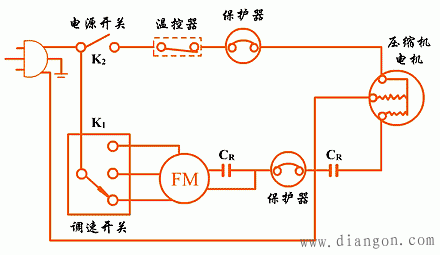

采用PSC电路启动电路 压缩机启动，不需启动继电器。主控开关用于接通压缩机和风扇的电源，它有多对触头。

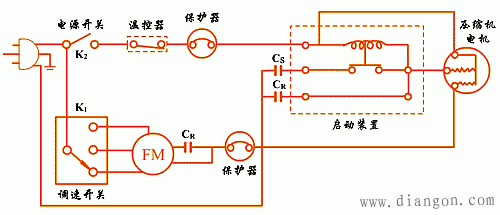

采用电压启动和电容运转的CSR电路
采用电压启动和电容运转的CSR电路 压缩机电动机采用电压式启动继电器，风扇电动机带保护器。启动器线圈与电动机的启动绕组相并联，启动器常闭触点与启动电容器Cs串联，在电流开始通过运转绕组和启动绕组时，直接流过闭合触点和启动电容。加在电压启动器线圈两端的电压随着电动机转速的增加而增加。当电动机接近工作转速时，感应于线圈上的电压使线圈动作。吸引衔铁。与其相连的连杆装置动作使常闭触点断开，于是启动电容器电路被切断。在整个电路断开时，触点再次闭合。 分体式冷风型房间空调器的电路图(日本三菱电机)

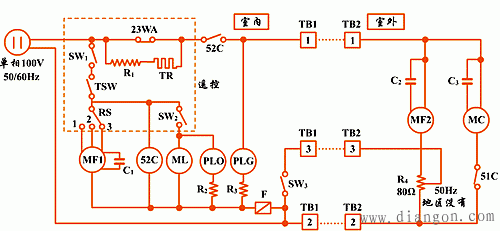

分体式冷风型房间空调器的电路图(日本三菱电机) 闭合电源开关SW1，在室内风扇电机MF1运转的同时，电磁接触器52C的线圈通电，使触点52C闭合，室外风扇电机MF2和压缩机电动机MC运转，进入制冷状态，压缩机电动机与风扇电动机采用PSC电路启动，只有运行电容C3和C2，无启动继电器。此时绿色指示灯PLG亮，表示系统处于制冷状态下工作。 当室温下降，达到调定温度时，温度控制器触点23WA动作，断开，使室外机组停车。 SW2为室内百叶窗风向遥控开关，运转时指示灯PLO亮(橙色），SW3为风量控制开关，它的闭合与否，可改变室外风扇电动机MF2的电压大小，从而改变风扇转速。利用这个开关，可使在夜间大气温度下降时，风扇能低速运转。 图中TSW为定时开关，可设定空调器工作时间，到时即停。RS为风扇风量选择开关，实际就是调速开关。51C为压缩机电动机的过流、过载触点。 |
