用倒顺开关控制单相电动机正反转接线图解
时间：2023-03-08作者：佚名
|
用倒顺开关控制单相电动机正、反转的接线电路如图1所示。AC220V电压从L1和L2输入。图中的D1、L2、D3、D2分别对应接到单相电动机内外电路的接线方法图2中相应端即可实现单相电动机的正、反转控制。

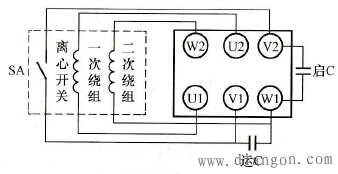

图1 用倒顺开关控制单相电动机正、反转的接线电路
 图2 单相电动机内外电路的接线方法示意图
当倒顺开关的手柄处于中间位置时，D1～D3无电，单相电动机不转；当手柄拨向左侧时，单相电动机即可处于正转状态；当手柄拨向右侧时，单相电动机即可处于反转状态。 |
