误差放大器输出钳位电路

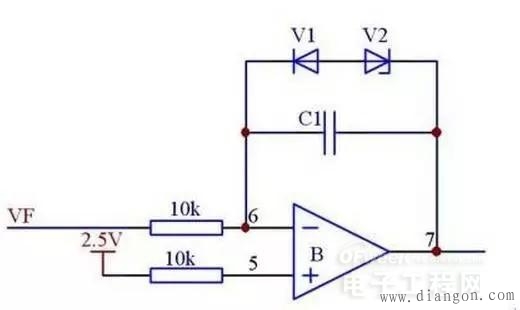

　　设计电源中，无论是恒压源还是恒流源，只要是闭环控制，总少不了误差放大器，在进入闭环之前，误差放大器输出电压为最高值，正常来说，误差放大器供电一般在15V左右，则误差放大器的输出在开环的时候为14V左右，随着输入信号的增加，达到稳压（稳流）点后，误差放大器从最高点开始降低直到闭环需要的值，在误差放大器输出降低过程中，时间越长自然输出超调量越大的电路越不容易进入稳定。增加一个二极管 稳压管后，可以在一定程度上改善这个问题，如下图所示，如果稳压管是5V的，那么在开环的时候，误差放大器输出被钳位在6V左右，这样当进入闭环的时候，误差放大器输出就不是从14V开始下降而是从6V左右，降低到闭环需要的电压值自然需要的时间就短，电路就越容易进入稳定。
