空调器室外空气冷却系统

室外空气从空调器两侧百叶窗吸入，经轴流风扇通过冷凝器，热（冷）风从后面排至室外。

空调器底盘上的横隔板，将室内与室外隔开，其上贴有保温材料，以减少冷量的损失，风扇电机和压缩机等置于室外侧。

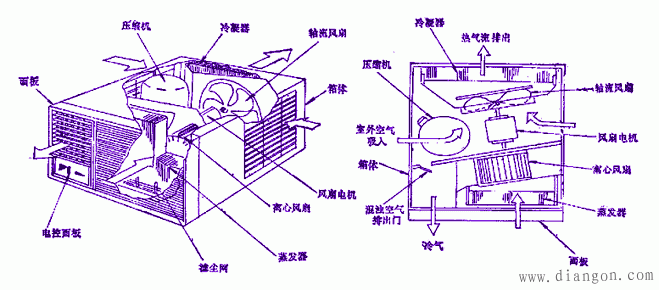

窗式空调器空气流动运行图

由于夏季室外温度高，冷凝器进风温度也高，所以大都采用压头低，流量大的轴流风扇来工作，但也有少数空调器，用离心风扇来冷却冷凝器，这可以降低室外侧噪声。

上述室外空气从左右两侧百叶窗吸人后，要流过压缩机和风扇电机，这对改善二者的工作条件也是有利的。
