三角形连接线电压和相电压

星形接法：线电压等于相电压的根号3倍，线电流等于相电流；三角形接法：线电压等于相电压，线电流等于相电流的根号3倍。

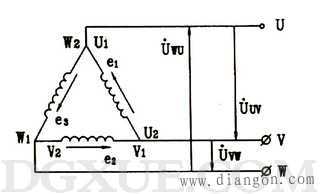

将三相电源的三个线圈，以一个线圈的末端和相邻一相线圈的始端按顺序连接起来，形成一个三角形回路，再从三个连接点引出三根导线与负载相连，如下图所示。
从图中可以得知，电源连接成三角形时线电压与相电压的关系为：线电压UL等于相电压UΦ，即UL=UΦ。星形连接中的线电压是相电压的1.73倍。
通常，发电机都连接成星形（Y）。三相变压器对于 用户来说也相当于电源，它有连接成星形的，也有连接成三角形的。
