无功功率补偿的常见方法及方式

1、无功功率补偿的常见方法
（1）并联电容器组
电力电容器是一种静止的无功补偿设备。它的主要作用是向电力系统提供无功功率，提高功率因数。采用就地无功补偿，可以减少输电线路输送电流，起到减少线路能量损耗和压降，改善电能质量和提高设备利用率的重要作用。

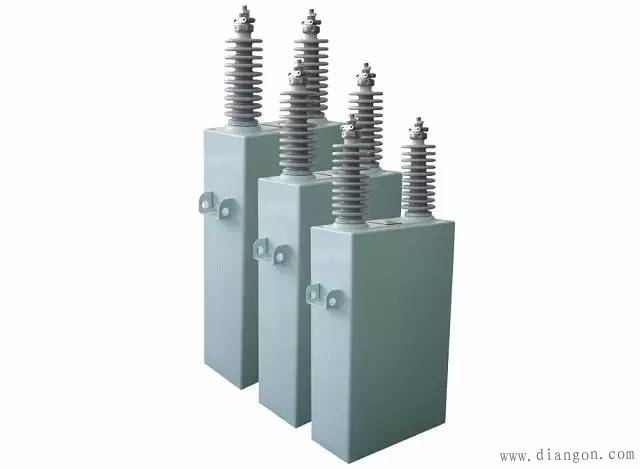

图1 电容组

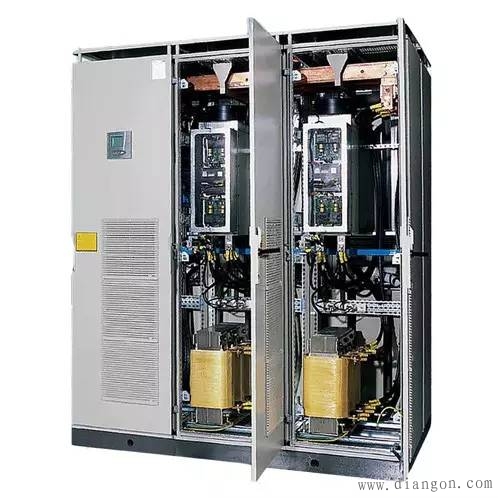

(2) 静止无功补偿器
静止无功补偿器是一种没有旋转部件，快速、平滑可控的动态无功功率补偿装置。它是将可控的电抗器和电力电容器（固定或分组投切）并联使用。电容器可发出无功功率（容性的），可控电抗器可吸收无功功率（感性的）。通过对电抗器进行调节，可以使整个装置平滑地从发出无功功率改变到吸收无功功率（或反向进行），并且响应快速。

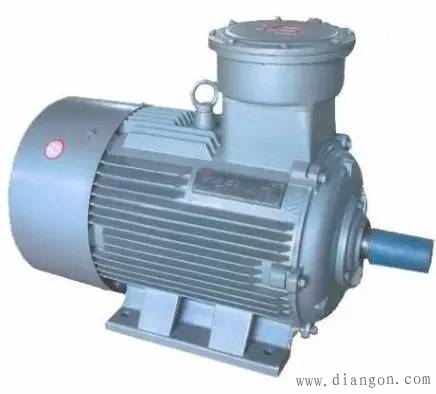

(3) 同步补偿
运行于电动机状态，不带机械负载也不带原动机，只向电力系统提供或吸收无功功率的同步电机。用于改善电网功率因数，维持电网电压水平。

2、无功功率补偿的方式
（1）、集中补偿：装设在企业或地方总变电所6~35KV母线上，可减少高压线路的无功损耗，而且能提高本变电所的供电电压质量。
（2）、分散补偿：装设在功率因数较低的车间或村镇终端变、配电所的高压或低压母线上。这种方式与集中补偿有相同的优点，但无功容量较小，效果较明显。
（3）、就地补偿：装设在异步电动机或电感性用电设备附近，就地进行补偿。这种方式既能提高用电设备供电回路的功率因数，又能改变用电设备的电压质量。
