高Q值滤波电路

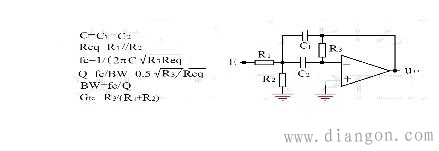

2)带阻

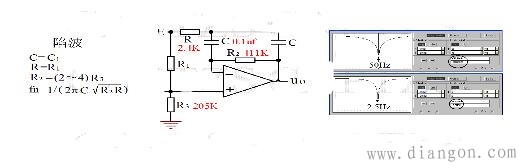

网上还有一个计算很复杂的50Hz陷波电路，我反复仿真分析后，得出任意频率陷波的简单计算式，fn=1/(2pC√R2R);细调电阻R2使输出与输入波形刚好反相，再由R3调0，使陷波效果最佳。

按照原电路参数计算，fn=1/[2p(0.1e-6)√(411e 3*2.4e 3)]=50Hz。
如果电容改为C=2uf，其它不变，则fn=1/[2p(2e-6)(√411*2.4)e 3]=2.5Hz。
运放GBW参数对陷波频率影响不大，但是对高于GBW的频率信号有低通滤波效果。

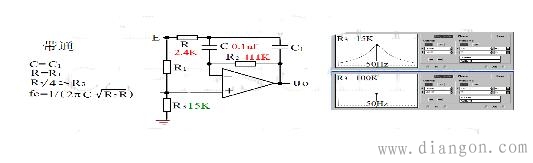

3)带阻转带通
上述带阻电路是差分运算，-端的时间常数决定了电路带通的频率，输入fn频率正弦波时，R1:R3=Re:Rf(其中Re和Rf是与传输频率对应等效电阻)，则差分输出等于0，实现fn频率的陷波;当R3
