电能表接线技巧

　　单相交流电度表的接线方法。交流电能的测量大多采用感应系电度表。单相电度表有专门的接线盒。接线盒内设有4个端钮。电压和电流线圈在电表出厂时已在接线盒中连好。单相电度表共有4个接线桩，从左至右按1、2、3、4编号，配线时，只需按l、3端接电源，2、4端接负载即可(少数也有l、2端接电源，3、4端接负载的，接线时要参看电表的接线图)。若负载电流很大或电压很高，则应通过电流或电压互感器才能接入电路。接线应按电流互感器的初级与负载串联，次级与电度表的电压线圈并联的原则。

　　三相电度表的接线方法。三相电度表是按两表法测功率的原理，采用两只单相电度表组合而成的。三相电度表的接线方法依据三相电源线制的不同略有不同。

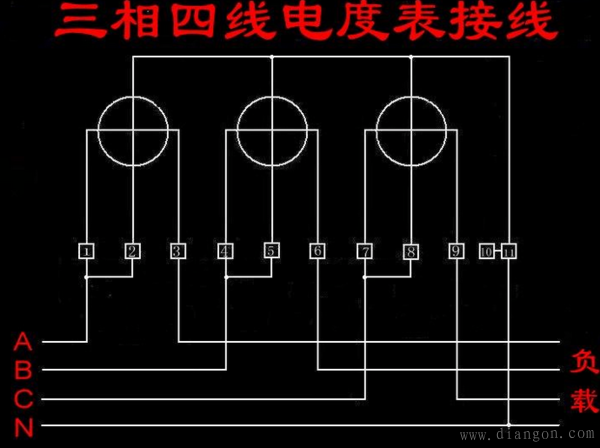

　　对于直接式三相三线制电度表，从左至右共8个接线桩，1、4、6接进线，3、5、8接出线，2、7可空着；对直接式三相四线制电度表，从左至右共有11个接线桩，1、4、7为A、B、c三相进线，10为中性线进线，3、6、9为3根相线出线，11为中性线出线，2、5、8可空着。对于大负荷电路，必须采用间接式三相电度表，接线时需配2～3个同规格的电流互感器。
