差动放大器应用电路

　　经典的四电阻差动放大器似乎很简单，但其在电路中的性能不佳。从实际生产设计出发，讨论了分立式电阻、滤波、交流共模抑制和高噪声增益的不足之处。

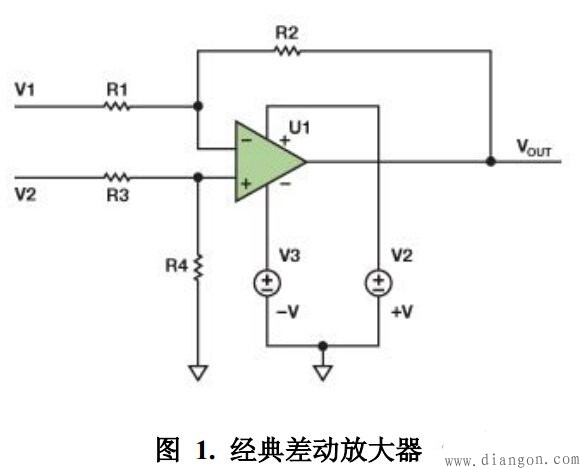

　　大学里的电子学课程说明了理想运算放大器的应用，包括反相和同相放大器，然后将它们进行组合，构建差动放大器。图 1 所示的 经典四电阻差动放大器非常有用，教科书和讲座 40 多年来一直在介绍该器件。

　　其中，Ad 为差动放大器的增益， t 为电阻容差。因此，在单位增益和 1%电阻情况下，CMRR 等于 50 V/V（或约为 34 dB）；在 0.1%电阻情况下，CMRR等于 500 V/V（或约为 54 dB）—— 甚至假定运算放大器为理想器件，具有无限的共模抑制能力。若运算放大器的共模抑制能力足够高，则总 CMRR 受限于电阻匹配。某些低成本 运算放大器具有 60 dB 至 70 dB 的最小 CMRR，使计算更为复杂。
