汽车空调电路分析

电气系统有其一定规律，注重分析鼓风机控制、冷凝器风扇控制、温度控制、通风系统控制；保护电路。

鼓风机的控制

• 鼓风机开关和调速电阻联合控制

• 电控模块通过大功率晶体管控制

如车内温度比选定的温度低很多，在空调工作状态下，风机将高速运转；当车内温度降低时，风机速度又降为低速。

• 晶体管与调速电阻组合型

冷凝器散热风扇的控制

一般小客车和大中型客车，冷凝器风扇须单独设置；轿车一般将水箱冷却风扇和冷凝风扇组合在一起，利用一个或二个风扇对水箱或冷凝器进行散热。

1. A/C开关直接控制型

2. A/C开关和水温开关联合控制型

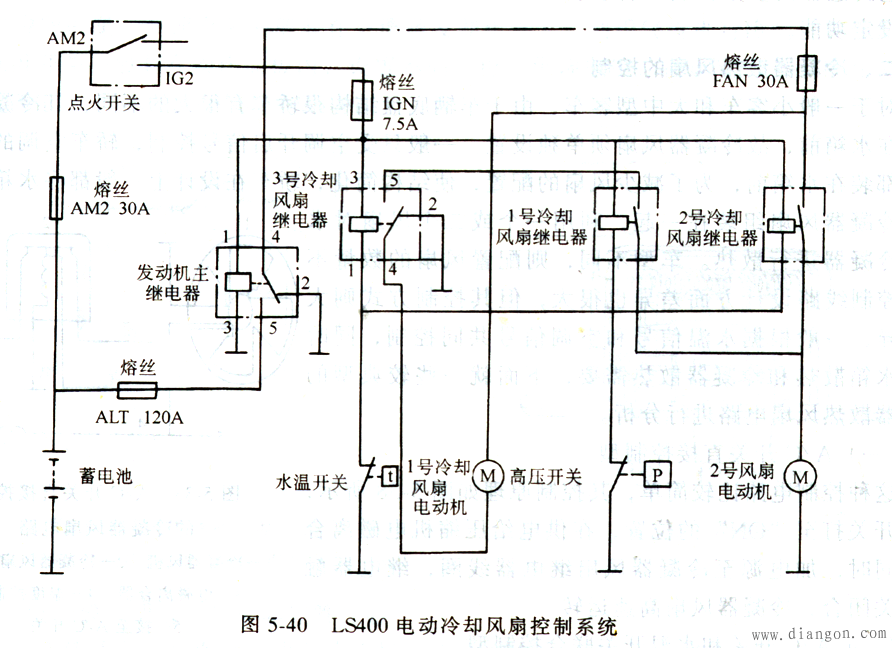

3. 制冷剂压力开关与水温开关控制组合型（空调不工作时、空调工作时）



4. 水温传感器和制冷剂压力开关控制组合型

压缩机电磁离合器控制

• 它的控制方式

1. 控制电源型

2. 控制搭铁型

• 压缩机工作控制方式

1. 手动空调动压缩机的控制

2. 半自动空调压缩机的控制

3. 全自动空调压缩机的控制
