译码器的分类和应用

　　译码是编码的反过程，它是将代码的组合译成一个特定的输出信号。
　　分类：
　　（1）二进制译码器，又称为n-2n线译码器
　　将n种输入的组合译成2n种电路状态。也叫n---2n线译码器。
　　译码器的输入：一组二进制代码
　　译码器的输出：一组高低电平信号
　　（2）二－十进制译码器
　　直接输出二进制数，人们不太习惯，可采用二－十进制译码器来解决。
　　这种译码器有四个输入端，十个输出端。
　　（3）显示译码器
　　在数字测量仪表和各种数字系统中，都需要将数字量直观显示出来，一方面供人们直接读取测量和运算结果；另一方面用以监视数字系统的工作情况。

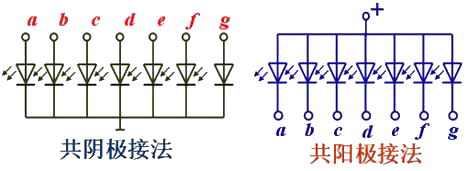

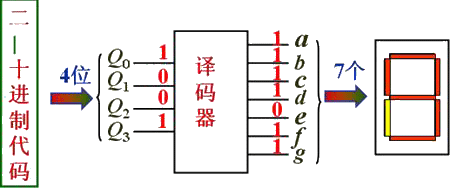

　　数字显示电路组成方块图如下所示。 　　①广泛应用的七段半导体数码管 　　半导体数码管两种接法： 　　②七段显示译码器连接示意图
