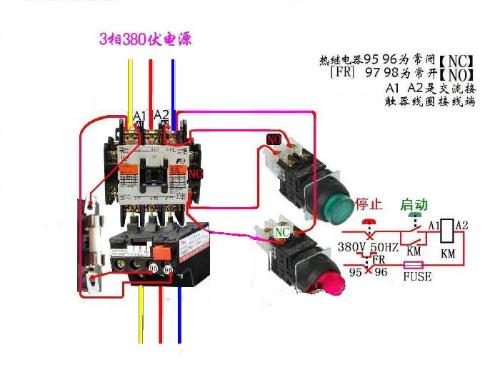

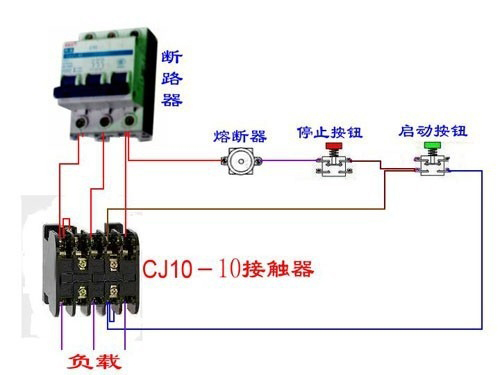

按钮开关接线实物图

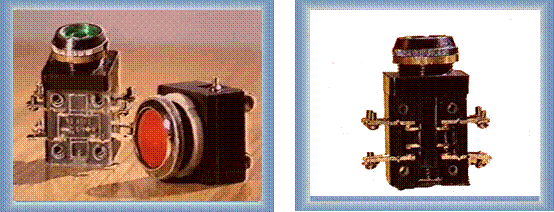

　　在未按下按钮之前，上面一对静触点与动触点接通，称为常闭触点；下面一对动、静触点是断开的，称为常开触点。只具有常开或常闭触点的按钮称单按钮；既有常开又有常闭触点的按钮称为复合按钮。复合按钮的动作原理是：按下按钮帽，动触点下落，常闭触点断开，常开触点闭合。松开按钮，在弹簧的作用下动触头恢复原位，即常开触点恢复断开，常闭触点恢复闭合，也称按钮自动复位。必须注意的是，复合按钮动作时，各触点的通断有先后顺序：即按下按钮时，常闭触点先断开，常开触点后闭合；当松开按钮时，常开触点先断开，常闭触点后闭合。
