双绕组变压器电气符号
时间：2023-03-09来源：佚名
|
变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流入其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

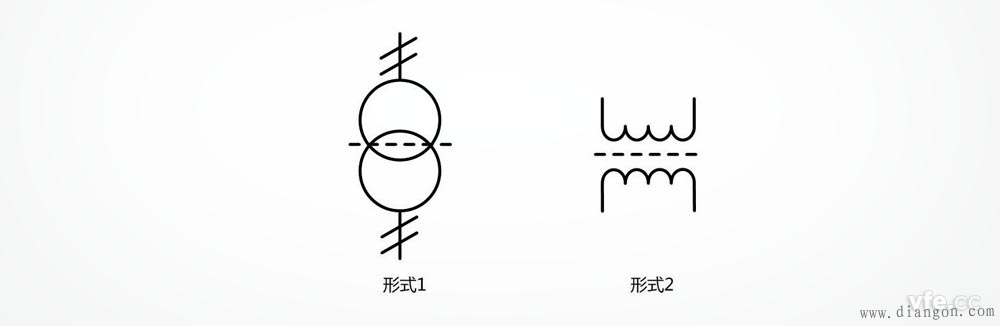

双绕组变压器符号

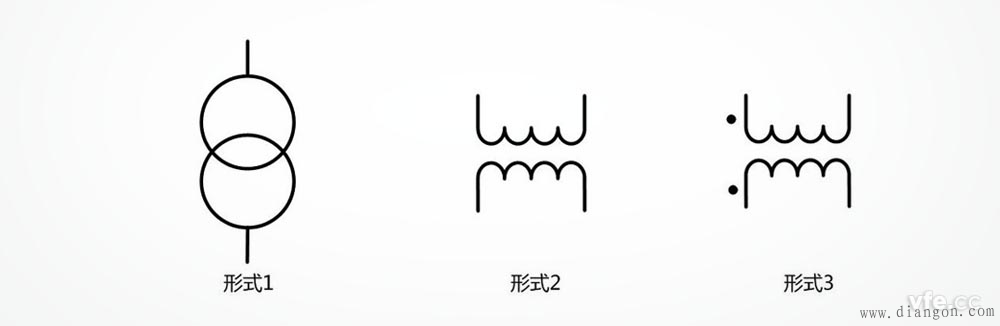

绕组间有屏蔽的双绕组单相变压器

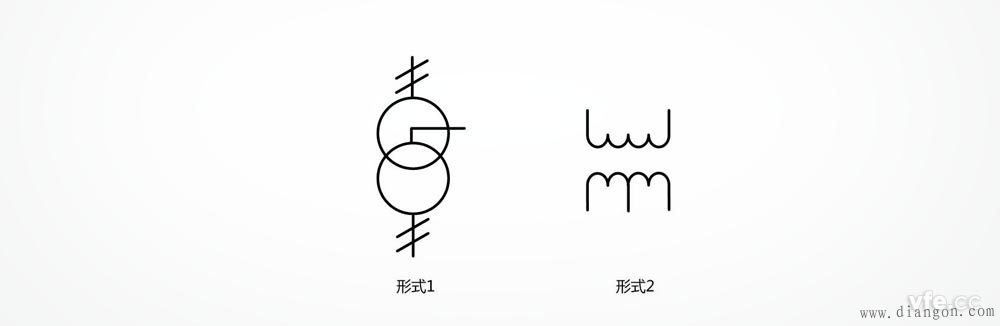

在一个绕组上有中心点抽头的变压器

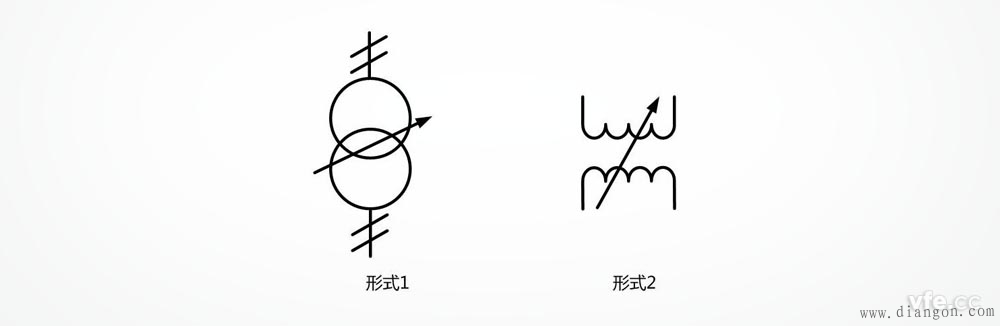

耦合可变的变压器 |
