电路基本物理量举例
时间：2023-03-09作者：佚名
|

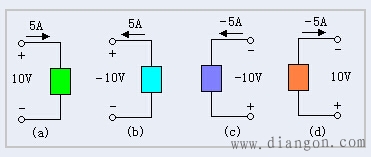

例1. 计算各元件功率，说明是负载还是电源。
解：（a）u、i取关联参考方向，  ，吸收功率，负载；（b）u、i取非关联参考方向，  ，吸收功率，负载；（c）u、i取非关联参考方向，  ，发出功率，电源；（d）u、i取关联参考方向，  ，发出功率，电源。① 关联、非关联参考方向决定了公式中带的“＋”、“－”号； ② u、i自身的取值有正、负，这套“＋”、“－”号只是说明所取的参考方向与实际方向是否一致，计算时只要将其代入即可。 例2. 在图中的5个元件代表电源或负载。电流和电压的参考方向如图中所示。 今通过实验测量得知：  ， ， ， ， ， ， ， 。 （1）判断哪些元件是电源？哪些是负载？ （2）计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？  分析：（1）判别元件在电路中起电源作用还是负载作用 方法：首先观察电压、电流的参考方向是关联还是非关联的；再选用相应的功率计算公式；最后根据功率的正负判断是电源还是负载。 （2）吸收功率加发出功率等于零，即电路功率平衡。若不相等说明计算有误或实验数据有误。 解： （1）  <0  <0  >0  >0  >0 元件1，2为电源，3、4、5为负载。 （2）电源的功率：  ，也就是说，电源发出的功率为 。 负载的功率：  ，也就是说，负载取用的功率为 。 电路中发出的功率与消耗的功率是相等的，功率平衡！ 或者求整个电路的功率之代数和：  例3. 某居民家中有电视机180W，冰箱140W，空调160W，电饭锅750W，照明灯合计400W。当这些电器同时都工作时，求电源的功率、供电电流，选择保险丝FU，画出电路图。 解： 画出供电电路如图所示。  电源输出的功率 P＝P1＋P2＋P3＋P4＋P5 ＝180＋140＋160＋750＋400 ＝1630W 电源的供电电流  A 民用供电选择保险丝FU的电流应等于或略大于电源输出的最大电流，查手册取10A的保险丝。 |
