万用表测量电压原理图解

数字万用表的测量过程由转换电路将被测量转换成直流电压信号，再由模/数(A/D)转换器将电压模拟量转换成数字量，然后通过电子计数器计数，最后把测量结果用数字直接显示在显示屏上。

万用表测量电压、电流和电阻功能是通过转换电路部分实现的，而电流、电阻的测量都是基于电压的测量，也就是说数字万用表是在数字直流电压表的基础上扩展而成的。

数字直流电压表A/D转换器将随时间连续变化的模拟电压量变换成数字量，再由电子计数器对数字量进行计数得到测量结果，再由译码显示电路将测量结果显示出来。逻辑控制电路控制电路的协调工作，在时钟的作用下按顺序完成整个测量过程。

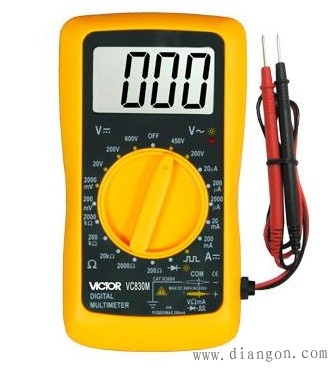

1、万用表是我们常用的测试工具

主要用来测试电压、电阻、电流等参数，在电子产品的测试、维修及产品制作上起到很大的作用。万用表的主要组成是由电流表、刻度盘、量程选择开关、表笔组成的。万用表的型号众多，但基本上使用方法是相同的。下面我们介绍一下用万用表测电源方法以及万用表测电压原理。

2、万用表测电压方法

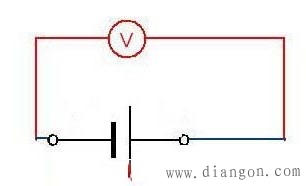

万用表测电压方法首先要将量程开关对准标有V的五档范围内（测试交流电压要对准交流电压的档位，测试直流电压时要对准直流电压的档位）。测量电压时，要把电表表笔并接在被测电路上。根据被测电路的大约数值，选择一个合适的量程位置。干电池每节最大值为1．5V，所以可放在5V量程档。这时在面板上表针满刻度读数的500应作5来读数。即缩小100倍。如果表针指在300刻度处，则读为3V。注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。除了电阻档外，量程开关所有档均按此方法读测量结果。在实际测量中，遇到不能确定被测电压的大约数值时，可以把开关先拨到最大量程档，再逐档减小量程到合适的位置。测量直流电压时应注意正、负极性，若表笔接反了，表针会反打。如果不知遭电路正负极性，可以把万田表量程放在最大档，在被测电路上很快试一下，看笔针怎么偏转，就可以判断出正、负极性。

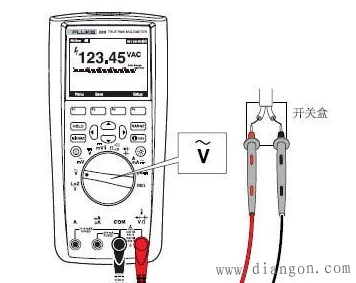

3、测220V交流电

把量程开关拨到交流500V档。这时满刻度为500V，读数按照刻度1:1来读。将两表笔插入供电插座内，表针所指刻度处即为测得的电压值。测量交流电压时，表笔没有正负之分。

4、万用表测电压原理

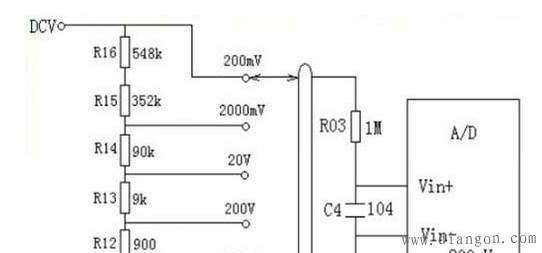

1、直流电压转换电路

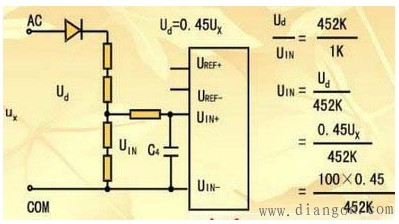

2、交流电压转换电路

5、万用表的使用的注意事项

（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。

（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。

（4）万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。

（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
