数控机床加工程序格式

图1　组成程序段要素示意图
所谓程序段格式，即一个程序段中字的排列、书写方式和顺序，以及每个字和整个程序段的长度限制和规定。不同的数控系统往往有不同的程序段格式，
格式不符合规定，数控系统便不能接受。
目前较常用的程序段格式是字一地址程序段格式，如前面举例介绍的程序格式。程序段中每个字都以地址符开始，其后再跟有符号和数字，代码字的排列
顺序没有严格的要求，不需要的代码字以及与上段相同的续效字可以不写，这种格式的特点是：程序简单，可读性强，易于检查。因此，现代数控机床广泛采用这种格式。
程序段是可作为一个单位来处理的连续的字组，是数控加工程序中的一条语句。一个完整的数控加工程序是若干个程序段组成的。
　　地址可变程序段格式中，在上一程序段中写明的、本程序段里又不变化的那些字仍然有效，可以不再重写。这种功能字称之为续效字。
　　程序段格式举例：
N30 G01 X88.1 Y30.2 F500 S3000 T02 M08　
N40 X90（本程序段省略了续效字“G01，Y30.2，F500，S3000，T02，M08”，但它们的功能仍然有效）
　　在程序段中，必须明确以下几点的对应关系：
　　移动目标：终点坐标值；
　　沿怎样的轨迹移动：准备功能字；
　　进给速度：进给功能字F；
　　切削速度：主轴转速功能字S；
　　使用刀具：刀具功能字T；
　　机床辅助动作：辅助功能字M。

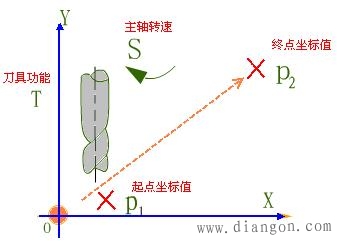

　　组成程序段的各要素如图所示。
2．加工程序的一般格式
（1）程序开始符、结束符
程序开始符、结束符是同一个字符，ISO代码中是%，EIA代码中是EP，书写时要单列一段。
（2）程序名
　　程序名有两种形式：一种是英文字母O和1～4位正整数组成；另一种是由英文字母开头，字母数字混合组成的。一般要求单列一段。
（3）程序主体
　　程序主体是由若干个程序段组成的。每个程序段一般占一行。
（4）程序结束指令
　　程序结束指令可以用M02或M30。一般要求单列一段。
　　加工程序的一般格式举例：
　% 　　　　　　　　　　　　　　　　　　// 开始符
　O1000　　　　　　　　　　　　　　　　 // 程序名
　N10 G00 G54 X50 Y30 M03 S3000
　N20 G01 X88.1 Y30.2 F500 T02 M08　　 // 程序主体
　N30 X90
　……
　N300 M30 　　　　　　　　　　　　　　// 结束符
