串联和并联_串联和并联电路图

串联电路：用电器首尾依次连接在电路中。

并联电路：并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路，为电路组成二种基本的方式之一。

串联和并联特点

串联电路特点:电路只有一条路径,任何一处断路都会出现断路。

1、电流只有一条通路 ；

2、开关控制整个电路的通断 ；

3、各用电器之间相互影响。

并联电路特点：电路有多条路径,每一条电路之间互相独立，有一个电路元件短路则会造成电源短路。

1、电路有若干条通路。

2、干路开关控制所有的用电器，支路开关控制所在支路的用电器。

3、各用电器相互无影响。

串联和并联公式

（1）若两电池方向相同，输出电压为(U1*r2 U2*r1)/(r1 r2);内阻为两内阻并联值.

（2）若两电池方向相反，输出电压为(U1*r2-U2*r1)/(r1 r2)方向与大的相同;内阻为两内阻并联值.

多个电源并联后的总电动势等于其中电动势最大的那个电源电动势；

E = E(max)

总内阻的倒数等于各个电源内阻倒数和。

1/r = 1/r1 1/r2 … 1/rn

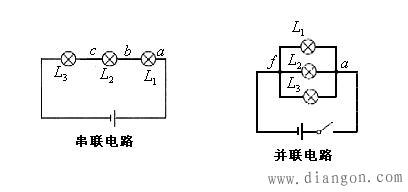

串联和并联电路图
