线圈导线绝缘层的恢复和电力线绝缘层的恢复
时间：2023-03-09来源：佚名
|

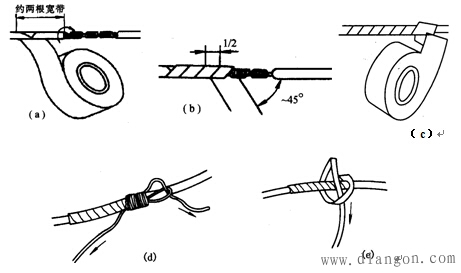

为了保证用电安全，导线的绝缘层破损后，必须恢复，导线连接后，也需恢复绝缘。恢复后的绝缘强度不应低于原有绝缘层。 1．线圈内部导线绝缘层的恢复 (1) 绝缘材料选用 线圈内部导线绝缘层有破损，或经过接头后，要根据线圈层间和匝间承受的电压及线圈的技术要求，选用合适的绝缘材料包覆。常用的绝缘材料有电容纸、黄蜡绸、黄蜡布、青壳纸和涤纶薄膜等。其中，电容纸和青壳纸的耐热性能最好，电容纸和涤纶薄膜最薄。电压较低的小型线圈，选用电容纸，电压较高的选用涤纶薄膜；较大型的线圈，则选用黄蜡带或青壳纸。 (2) 恢复方法 一般采用衬垫法，即在导线绝缘层破损处（或接头处）上下衬垫一层或两层绝缘材料，左右两侧借助于邻匝导线将其压住。衬垫时，绝缘垫层前后两端都要留出一倍于破损长度的余量。 2．线圈线端连接处绝缘层的恢复 (1) 绝缘材料选用 一般选用黄蜡带、涤纶薄膜带或玻璃纤维带等绝缘材料。 (2) 恢复方法 恢复绝缘通常采用包缠法，即从完整绝缘层上开始包缠，包缠两根带宽后方可进入连接处的线芯部分。包至连接处的另一端时，也需同样包入完整绝缘层上两根带宽的距离，如图（a）所示。 包缠时，绝缘带与导线应保持约45º的倾斜角，每圈包缠压叠带的一半，如图（b）所示。一般情况下需包缠两层绝缘带，必要时再用纱布带封一层。绝缘带与绝缘带的衔接，应采取续接的方法，如图（C）所示。绝缘带包缠完毕后的末端，应用纱线绑扎牢固，如图（d）所示，或用绝缘带自身套结扎紧，方法如图（e）所示。 3．电力线绝缘层的恢复 （1）绝缘材料选用 一般选用黑胶带、黄蜡带、塑料绝缘带和涤纶薄膜带等，它们的绝缘强度按上列顺序依次递增。为了包缠方便，一般绝缘带选用20mm宽较适中。 （2）绝缘带的包缠方法 将黄蜡带（或塑料绝缘带）从导线的左边完整的绝缘层上开始包缠，包缠两带宽后方可进入无绝缘层的芯线部分，如图（a）所示。 包缠时，黄蜡带（或塑料绝缘带）与导线保持约45º的倾斜角，每圈压叠带宽的1/2，如图（b）所示。包缠一层黄蜡带后，将黑胶布带接在黄蜡带的尾端，朝相反方向斜叠
|
