数据选择器的应用

　　（1）对多路数据进行选择
　　（2）实现逻辑函数
　　例　分别用4选1数据选择器和8选1数据选择器实现逻辑函数F=A⊕B⊕C
　　解：用8选1数据选择器实现
　　（1）写出8选8数据选择器的输出函数
　　　　
　　（2）将F转换为最小项的标准表达式
　　　　
　　将F与Y比较，令A₂=A，A₁=B，A₀=C，F=Y
　　　　
　　　　
　　等式左右相等，可推出
　　　　D₁=D₂=D₄=D₇=1　　D₀=D₃=D₅=D₆=0
　　（3）接线图 　　用4选1数据选择器实现
　　（1）写出4选1数据选择器的输出函数
　　　　
　　（2）将F转换为最小项的标准表达式
　　　　
　　将F与Y比较，令A₁= A，A₀= B，F=Y
　　　　
　　等式左右两边恒等得
　 　　　

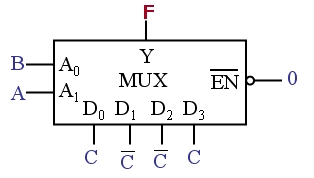

　　（3）接线图
