交流电机绕组的排列应遵守基本原则

交流电机的绕组的排列应遵守以下原则：
（1）每相绕组所占槽数要相等，且均匀分布。把定子总槽数Z分为2p等分，每一等分表示一个极距Z/2p；再将每一个极距内的槽数按相数分成3组（三相电机），每一组所占槽数即为每极每相槽数。

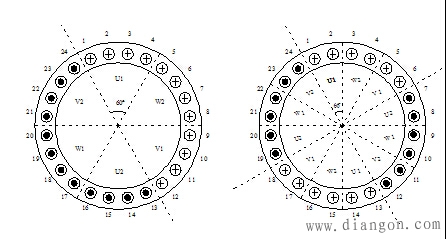

（2）根据节距的概念，节距y应等于或接近于极距，所以沿一对磁极对应的定子内圆相带的排列顺序Ul，W2，Vl，U2，W1，V2，这样各相绕组线圈所在的相带Ul，Vl，WI（或U2，V2，W2）的中心线恰好为120°电角度。如图5所示，2极24槽、4极24槽绕组分布图。图中所标的60°为电角度，即60°相带。
（3）规定U1、V1、W1为绕组的首端，U2、V2、W2为绕组的尾端，且当电流由首端流入、尾端流出时为正，当电流由尾端流入、首端流出时为负。这样从正弦交流电波形图的角度看，除电流为零值外的任何瞬时，都是一相为正，两相为负，或两相为正，一相为负。如图所示。按照图画出的2极24槽、4极24槽绕组分布状况，表明了当iU、iV为正，iW为负时的电流方向。

（4）把属于各相的导体顺着电流方向联结起来，便得到三相对称绕组。
这样在空间分布对称的三相绕组中通入三相对称的交流电便可以产生圆形的旋转磁场，转子的导体切割圆形旋转磁场则感应电动势和电流，转子的感应电流在圆形磁场中受到电磁力的作用，形成电磁转矩，驱使电动机的转子转动。
