如何查看执行S7-300 中一个子程序大概需要多长时间？

使用S7-300/400 CPU时，如果工程师需要了解某个子程序大约执行的时间，可在主程序调用该子程序的前后分别读取CPU的系统时钟，然后利用时钟指令FC34进行相减进行编程运算。

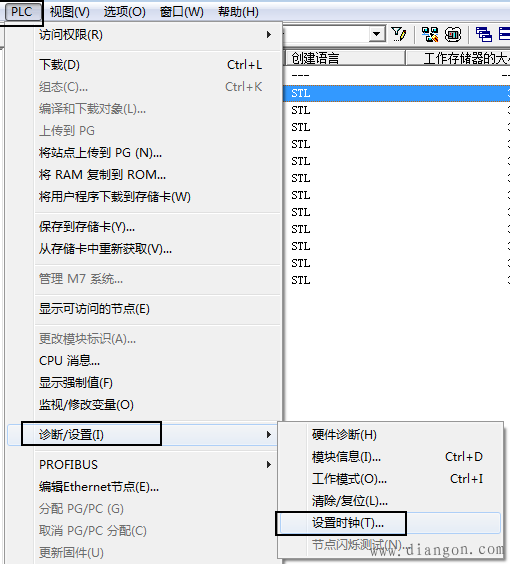

操作步骤：首先，先设置CPU的系统时钟，在菜单栏中的“plc”-“诊断/设置”-“设置时钟”

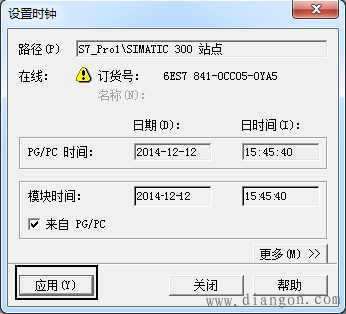

然后在弹出的设置时钟窗口中点击“应用”。

创建一个符号名为“Time”数据块（DB），并创建如下变量。

在需要测试的子程序首尾网络中读取系统调用读取系统时钟SFC1，然后运用时钟相减指令FC34进行计算。

操作步骤：在OB1中打开“库”-“Standard Library”-“System Function Blocks”中调用“SFC1 Read CLK FUNC ”。

接着调用打开“库”-“Standard Libraray”-“IEC Function Blocks”中调用“SFC 34 SB_DT_DT IEC”。然后进行如下操作：
