二极管桥式整流电路_二极管半波整流电路_二极管全波整流电路_晶体二极管整流

电力网供给用户的是交流电，而各种无线电装置需要用直流电。整流，就是把交流电变为直流电的过程。利用具有单向导电特性的器件，可以把方向和大小改变的交流电变换为直流电。下面介绍利用晶体二极管组成的各种整流电路。

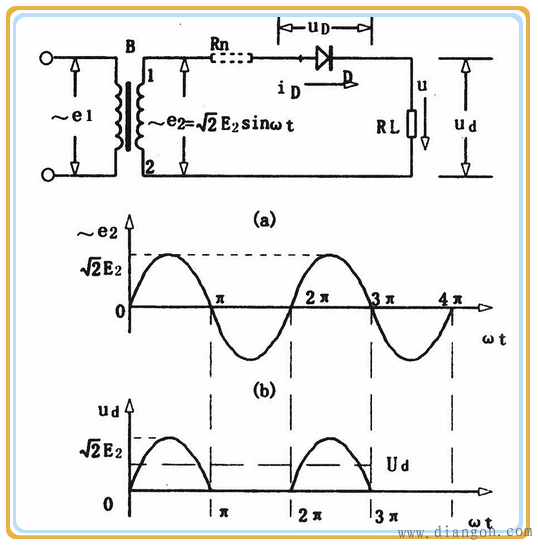

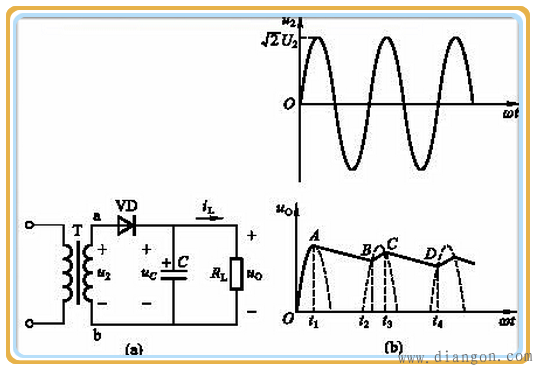

半波整流电路是一种最简单的整流电路。它由电源变压器B 、整流二极管D 和负载电阻Rfz ，组成。变压器把市电电压（多为220伏）变换为所需要的交变电压e2，D再把交流电变换为脉动直流电。变压器砍级电压e2，是一个方向和大小都随时间变化的正弦波电压，它的波形如图所示。

如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。是全波整流电路的电原理图。

全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a 、e2b ，构成e2a 、两个通电回路。

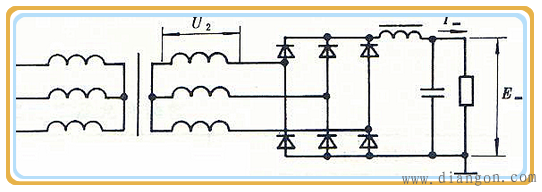

桥式整流电路是使用最多的一种整流电路。这种电路，只要增加两只二极管口连接成“桥”式结构，便具有全波整流电路的优点，而同时在一定程度上克服了它的缺点。
