避雷线及保护范围计算

避雷线主要用于保护架空线路免受直击雷击，它是由悬挂在被保护物上空的接地线（镀锌钢绞线）、接地引下线和接地体三部分组成。其作用原理与避雷针相同。
避雷线的确切名称应是“引雷线”在雷电先导阶段，避雷线顶部聚积电荷在发展先导和避雷线顶端之间的通道中建立了很大的电场强度，避雷线迎面先导的产生和发展大大加强这个通道中的电场强度，最后选定击中避雷线，靠近避雷线的被保护物比避雷线低，由于避雷线的屏蔽和迎面先导作用，使被保护物遭受雷击的概率很小。利用避雷线可实现直击雷保护。虽然这种方法不是主动的，但能提供99.5%～99.9%的保护效果。

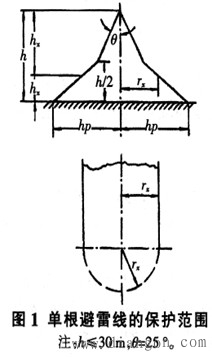

由避雷线向下作与其垂直面成25°的斜面构成保护空间的上部；在h/2的高度处转折，与地面离避雷线水平距离为h的直线相连的平面，构成保护空间的下部，合起来形成
如图的屋脊式的保护空间
rx=0.47（h-hx）p （hx≥h/2时）
rx=（h-1.53hx）p （Hx 式中，rx为每侧保护范围的宽度（m）。
