测量放大器的构成及原理

　　在自动控制和非电量测量等系统中，常用各种传感器将非电量(如温度、压力、应变、流量等）的变化变换为电压信号。但这种非电量的变化是缓慢的，电信号的变化量常常很小（一般只有几毫伏到几十毫伏），所以要将电信号加以放大，并且要求放大电路具有很高的共模抑制比及很高的输入电阻。

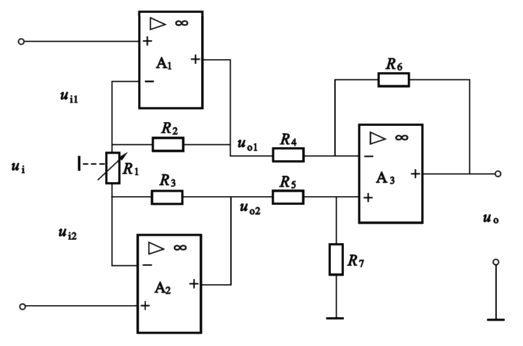

　　测量放大器由三个集成运算放大器构成，原理电路如图所示。 　　若R₂=R₃，R₄=R₅，R₆=R₇，则电压放大倍数为
　　　　
　　一般地，通过调节电位器R1来调节放大倍数。
　　测量放大器具有非常好的共模抑制作用。
