交流电压电流法查找电缆故障点方法
时间：2023-03-09来源：佚名
|

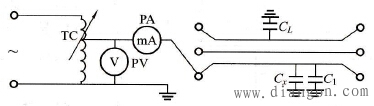

交流电压、电流表法查找电缆故障点的方法原理接线图如图所示。图中的TC为交流可调电源、PV为交流电压表，PA为交流毫安表。所加电压应根据电缆类型和长度确定，以毫安表能准确读数为准。
图 交流电压电流法查找电缆故障点接线图
检测时，分别测出某一固定电压下各电容的电流值，然后根据电容电流与电容成正比的关系，可得
Lx= LIx/IL
L1=LI1/IL
式中Lx-从测量端到故障点的距离；
L-所测电缆长度；
Lx-Lx故障点Cx电容（测量到的）流过的电流值；
I1-L1故障点G电容流过的（测量）电流值。 |
