钳形电流表的使用方法图解

时间:2023-03-09作者:佚名
1、首先正确选择钳型电流表的电压等级,检查其外观绝缘是否良好,有无破损,指针是否摆动灵活,钳口有无锈蚀等。根据电动机功率估计额定电流,以选择表的量程。
2、在使用钳形电流表前应仔细阅读说明书,弄清是交流还是交直流两用钳形表。
3、由于钳形电流表本身精度较低,在测量小电流时,可采用下述方法:先将被测电路的导线绕几圈,再放进钳形表的钳口内进行测量。此时钳形表所指示的电流值并非被测量的实际值,实际电流应当为钳形表的读数除以导线缠绕的圈数。
4、钳型表钳口在测量时闭合要紧密,闭合后如有杂音,可打开钳口重全一次,若杂音仍不能消除时,应检查磁路上各接合面是否光洁,有尘污时要擦拭干净。

钳形电流表的使用方法图解
5、钳形表每次只能测量一相导线的电流,被测导线应置于钳形窗口中央,不可以将多相导线都夹入窗口测量。
6、被测电路电压不能超过钳形表上所标明的数值,否则容易造成接地事故,或者引起触电危险。

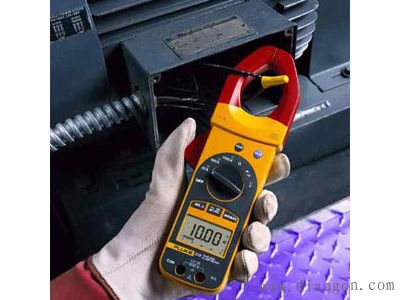

7、测量运行中笼型异步电动机工作电流。根据电流大小,可以检查判断电动机工作情况是否正常,以保证电动机安全运行,延长使用寿命。
8、测量时,可以每相测一次,也可以三相测一次,此时表上数字应为零,(因三相电流相量和为零),当钳口内有两根相线时,表上显示数值为第三相的电流值,通过测量各相电流可以判断电动机是否有过载现象(所测电流超过额定电流值),电动机内部或(把其他形式的能转换成电能的装置叫做电源)电源电压是否有问题,即三相电流不平衡是否超过10%的限度。
9、钳形表测量前应先估计被测电流的大小,再决定用哪一量程。若无法估计,可先用最大量程档然后适当换小些,以准确读数。不能使用小电流档去测量大电流。以防损坏仪表。

钳形电流表的使用方法图解

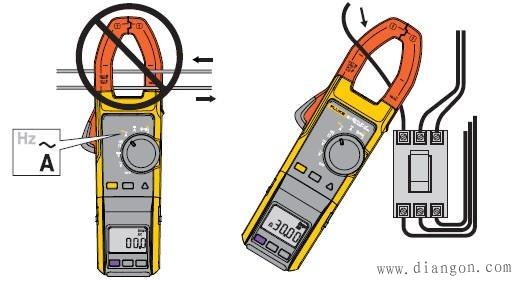

钳形表交直流电流测量

钳形电流表的使用方法图解

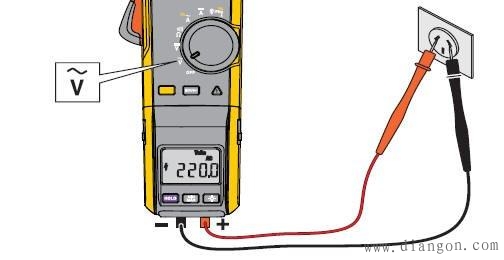

钳形表电压测量

钳形电流表的使用方法图解

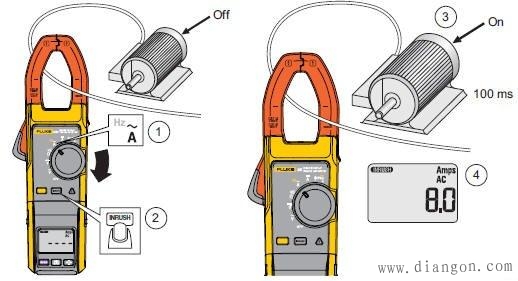

钳形表浪涌电流测量
