电气设备断路故障体检测方法
时间：2023-03-09作者：佚名
|
如图所示线路为例（这是一种保护传动试验电路），假设保护传动试验时，保护出口继电器KPO动作，但跳闸线圈Y1不动，断路器不跳闸，则具体检测方法如下所述：

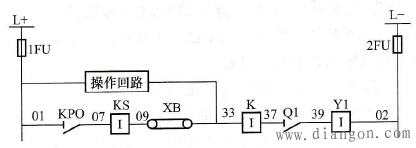

图 断路故障检修举例用图
1、检测导通情况。检查操作熔断器1FU、2FU良好，将其拔掉，断路器仍处于合闸位置。传动保护或人为使保护出口继电器KPO动作。将万用表拨至欧姆挡，一表笔固定某点（如01），另一表笔依次变换测试点，即依次接07、09、33、37、39端子上测量，当测量至01与某一点之间的电阻变为很大时，说明测量点之前的一个元件有问题。例如，测量01与39之间电阻为∞，说明断路器辅助触点Q1未接通；如果39与02之间电阻远大于Y1标称值，说明Y1或其接线端子断线。
2、检测电压降。将万用表拨到直流电压挡，仍使保护出口继电器KPO动作并保持。红表笔接01，黑表笔接02，如指示电源电压，则1FU、2FU良好，红表笔移到07端子。若指示电源电压，证明KPO接触良好；若指示为零或很低，说明KPO触点没接通或接触不良。若KPO触点良好，可把红表笔依次移到09、33、37、39端子上测量。当测量到某点与02之间电压为零或很低时，证明该点前面一元件未接通或接触不良。
3、检测对地电位情况。正常运行时，断路器合闸，KPO未闭合，02、39、33、09、07各点均带负电。断路器分闸时，Q1和KPO触点均打开，39端子带负电，37、33、09、07各点为零电位。
如果出现了上述假定故障，断路器在合闸状态，保护动作元件KPO闭合，而断路器又未跳闸，则07、09、33、39各点均应带正电。
4、判断故障点。此时需要进行实际测量并与正常电位分析比较。具体方法是：用万用表直流电压挡进行测量，仍使KPO闭合，黑表笔接地，红表笔依次接07、09、33、37、39各点。若红表笔接07时表针反偏，说明该点带负电，KPO不接通；若07带正电，则KPO触点无问题。
然后可将红表笔依次向39端子方向移接，如指示为电源电压的一半，表明测量点前面元件良好。如测到39端子带负电，说明辅助触点Q1未接通，因为37端子带正电；如39端子带正电，跳闸线圈Y1不动作，则说明该线圈可能断线。 |
