三极管选型及测量举例

　　例1. 有两只晶体管，一只的β＝200，I_CEO＝200μA；另一只的β＝100，I_CEO＝10μA，其它参数大致相同。你认为应选用哪只管子？为什么？
　　解：选用β＝100、I_CBO＝10μA的管子，因其β适中、I_CEO较小，因而温度稳定性较另一只管子好。

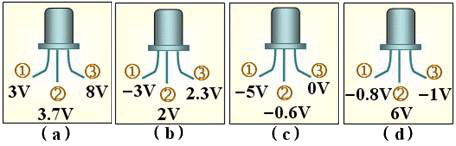

　　例2. 在放大电路中测得4个三极管的各管脚对“地”电位如图所示。试判断各三极管的类型（NPN型还是PNP型，硅管还是锗管），并确定E、B、C三个电极。
　　　　　　分析：
　　（1）工作于放大状态的三极管，发射结应正偏，集电结应反偏，因而NPN型有V_C>V_B>V_E， PNP型有V_CBE。可见基极电位总是居中，据此可确定基极。
　　（2）硅管|U_BE|=0.6~0.8V，锗管 |U_BE|=0.2~0.4V，则与基极电位相差此值的电极为发射极，并可判断是硅管还是锗管。
　　（3）余下一电极为集电极。
　　（4）集电极电位为最高的是NPN型管，集电极电位为最低的是PNP型管。
　　解：（a）NPN型硅管，①-发射极，②-基极，③-集电极
　　　　（b）PNP型锗管，①-集电极，②-基极，③-发射极
　　　　（c）PNP型硅管，①-集电极，②-基极，③-发射极
　　　　（d）NPN型锗管，①-基极，②-集电极，③-发射极

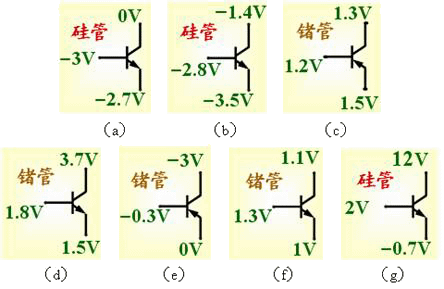

　　例3. 测得电路中三极管3个电极的电位如图所示，分析管子工作状态。

　　 　　解：（a）发射结、集电结均反偏，管子截止。
　　　　（b）发射结正偏、集电结反偏，管子放大。
　　　　（c）发射结、集电结均正偏，管子饱和。
　　　　（d）发射结正偏、集电结反偏，管子放大。
　　　　（e）发射结正偏、集电结反偏，管子放大。
　　　　（f）发射结偏、集电结均正偏，管子饱和。
　　　　（g）U_BE=2.7V，远大于发射结正偏时的电压，故管子已损坏。
