交流接触器实物图_交流接触器电气符号

交流接触器（AC contactor）是一种用于中远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动开关电器。如图所示。

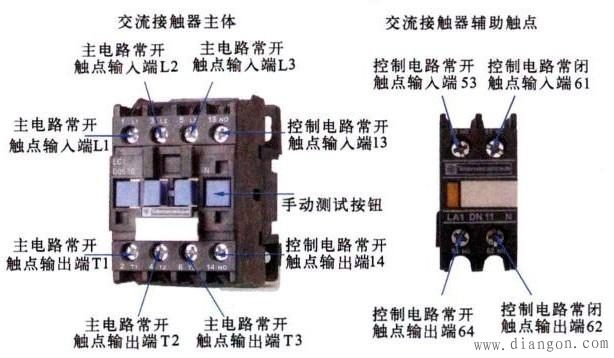

（a）交流接触器实物图

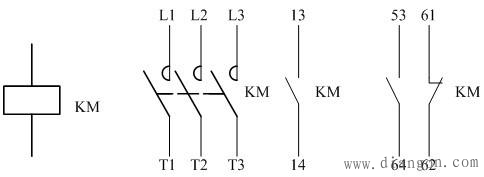

（b）交流接触器电气符号

图 交流接触器

接触器的线圈通电后产生磁场，吸引铁芯克服弹簧压力带动接触器的动触头向静触头运动，使两触头紧密吸合，使线路接通。接触器的线圈停电后，磁场消失，在弹簧作用下，铁芯带动接触器的动触头，经瞬时灭弧后离开静触头，使线路断开。特点是：动作快、通断能力强、使用广泛、安全、经济。
