鼠笼式异步电动机正反转的联锁控制线路

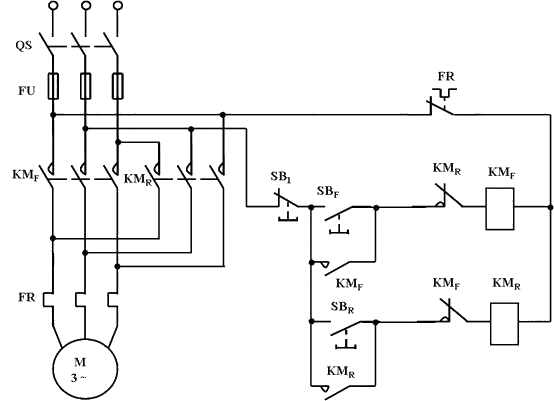

　　上图所示的控制线路中，正转接触器的一个常闭辅助触点串接在反转接触器的线圈电路中，而反转接触器的一个常闭辅助触点串接在正转接触器的线圈电路中。这两个常闭触点称为联锁触点，或互锁触点。这样一来，当按下正转启动按钮时，正转接触器线圈通电，主触点闭合，电动机正转。与此同时，联锁触点断开了反转接触器的线圈电路。因此，即使误按反转启动按钮，反转接触器也不能动作。
　 　　在上面的电路中，要想使电机改变转向，必须先按停止按钮SB1，让联锁触点闭合后，才能按另一转向的启动按钮使电动机改变转向。

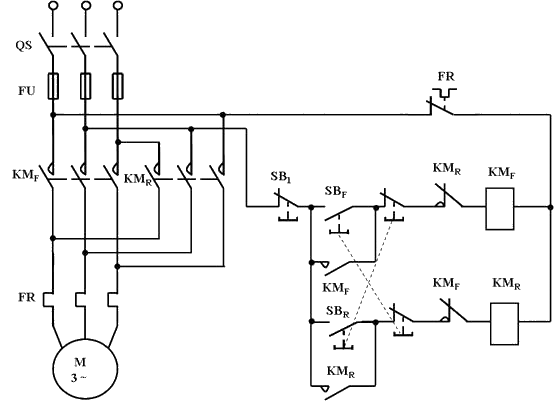

　　有时为了实现直接改变电机转向在生产上常采用按钮和触点联锁的控制电路，如下图所示。
　　当电动机正转运行时，按下反转启动按钮，它的常闭触点先断开，常开触点后闭合，使正转接触器线圈断电，主触点断开；与此同时串接在反转控制电路中的常闭触点恢复闭合，反转接触器线圈通电，电动机即反转。而串接在正转控制电路中的常闭触点断开，起着联锁作用。
