家用配电箱安装接线方法图解
|

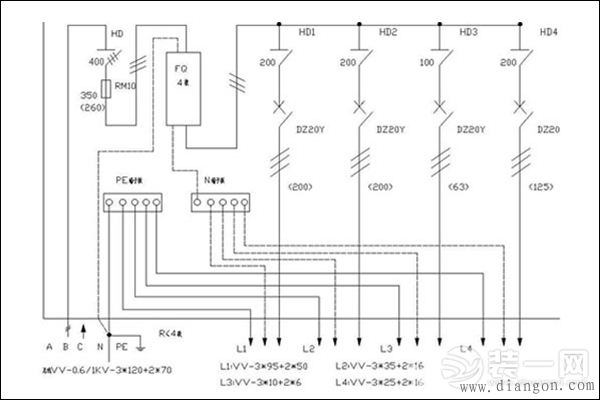

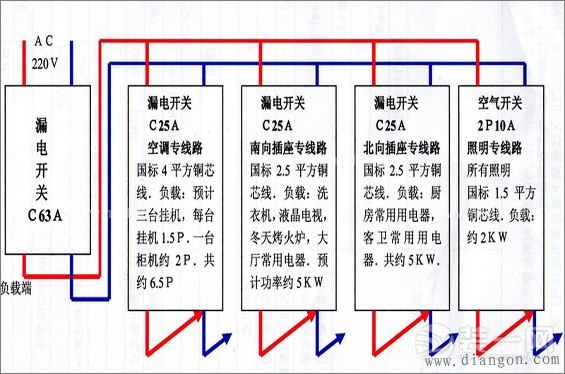

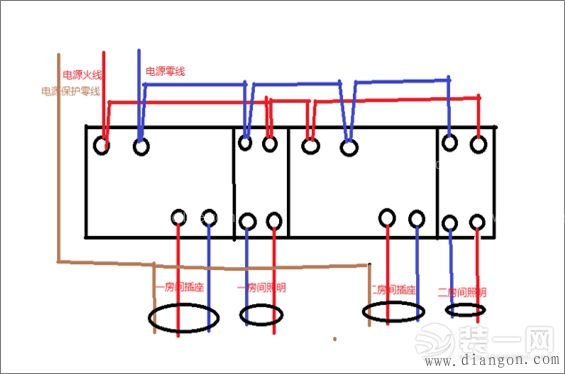

一、家用配电箱安装方法 1、明装配电箱，配电箱安装在墙上时，应采用开脚螺栓(胀管螺栓)固定，螺栓长度一般 为埋入深度(75～150mm)、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm 左右的“出头余量”。对于较小的配电箱，也可在安装处预埋好木砖(按配电箱 或配电板四角安装孔的位置埋设)，然后用木螺钉在木砖处固定配电箱或配电板。 2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm 左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。在圬埋配电箱时，箱体 与墙之间填以混凝土即可把箱体固定住 3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm;暗装时，配电 箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分 应涂防腐漆。 4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。这样，在装卸熔芯时不会触电。瓷插式熔断器应垂直安装。 5、配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。照明配电箱内，应分别设置零线(N 线)和保护零线(PE 线)汇流排， 零线和保护零线应在汇流排上连接，不得绞接，应有编号。 6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。金属壳配电箱外壳必须可靠接地(接零)。 二、家用配电箱接线图 首先家用配电箱接线的时候，要看清楚家用配电箱接线图的设计，不要把零线和火线搞混淆了，如果两者一旦接错了的话，就不会产生电源，给人造成误区，其实不管是接正还是接反，因为有漏电开关的作用，都会让零线以及火线有动作的，因为很多零线在漏电开关里面都是连同的，所以开闸之后，断开的没有零线只有火线，所以关于火线以及零线接错这个问题是需要注意的，至于怎么区分两者不要搞错，可以看看漏电开关，上面一般都是有标记的，如果是字母N的话就表示零线了。合肥装修网小编下面介绍的家用配电箱接线图，就是专门家用安装的接线图。 配电箱应用的范围不同，那么接线的方法就是不同的，家用的家用配电箱接线图算是比较简单的，一般学物理的人都能看懂，如果是建筑或者电厂等地方的家用配电箱接线图，那么就比较具有专业化，不是一般人是看不懂的。如果安装家用的配电箱，则需要购买进户线，选用四平方米的就差不多了，通过漏电开关中的火线连接到家用的总开关电闸，在通过火线连接到各个房间的开关，因为零线是公用的，分开到每个房间就行了。是不是很简单呢？
在安装家用的配电箱之前，一定要把所涉及的设备买齐全，然后测量家用电路的额定电流以及工作电压是多少，按照家用的电路的电源进行配置一个相近的配电箱，然后再设计一个家用配电箱接线图，通过这个家用配电箱接线图进行施工安装，这样全程的流程走下来，安装也非常方便，有了家用配电箱接线图的指示，会让你事半功倍。关于电路设备的安装，还是要找专门的师傅进行安装，毕竟电是一个很危险的东西，不能随便触碰的。
按照家用配电箱接线图进行施工安装，这是最后一部的事情，在这个之前，小编说过要好好进行配置配电箱，尽量和家里所用的电路是一样的大小的电流电压，这个就需要让你对配电箱型号以及规格尺寸等方面有所掌握。比如GGD是什么，第一个字母G是指低压配电柜，第二个G是指固定安装、接线，字母D是指电力用柜;又比如GCK是什么?第一个字母G是柜式的结构，第二个字母C是指抽出式，字母K是指控制中心，这些都是需要掌握的，两者价钱差距不大，主要的区别是两者所采用的元器件。
关于这些小编推荐的家用配电箱接线图，和现在家用的配电箱接线方式可能有所不同们，这也是小编给大家的一个参考接线图，并不能以此为主。一般家用配电箱接线，都是需要专门的师傅进行操作，因为他们不仅是专业的，还有专业的防护措施设备等，所以电是不好玩的，还是需要谨慎小心，在安装家用配电箱接线的时候，千万不要忘记关闭家里的总电闸，安全还是很重要的。 三、家用配电箱选购技巧 1、目前市场上的配电箱主要有金属外壳和塑料外壳两种，结构上有暗装式和明装式两类，因此在选择时，根据实际需要选择，不管是选择哪种类型的配电箱，其箱体必须完好无损。 2、家庭配电箱的箱体内接线汇流处应该分别去设立相线、领先以及保护作用的地接线，而且一定要保证整体以及局部配件都是完好的，这个大家再买的时候一定要看清楚，而且要有非常好的绝缘性，可以使用电笔测量一下，看看绝缘性能是否良好，一定要保障安全。 3、空气开关的安装座架应光洁无阻并有足够的空间;配电箱门板应有检查透明窗。 |
